  • KDZD3683 配电变压器铜铝材质判别测试仪
  • KDZD3683 配电变压器铜铝材质判别测试仪
产品编号:

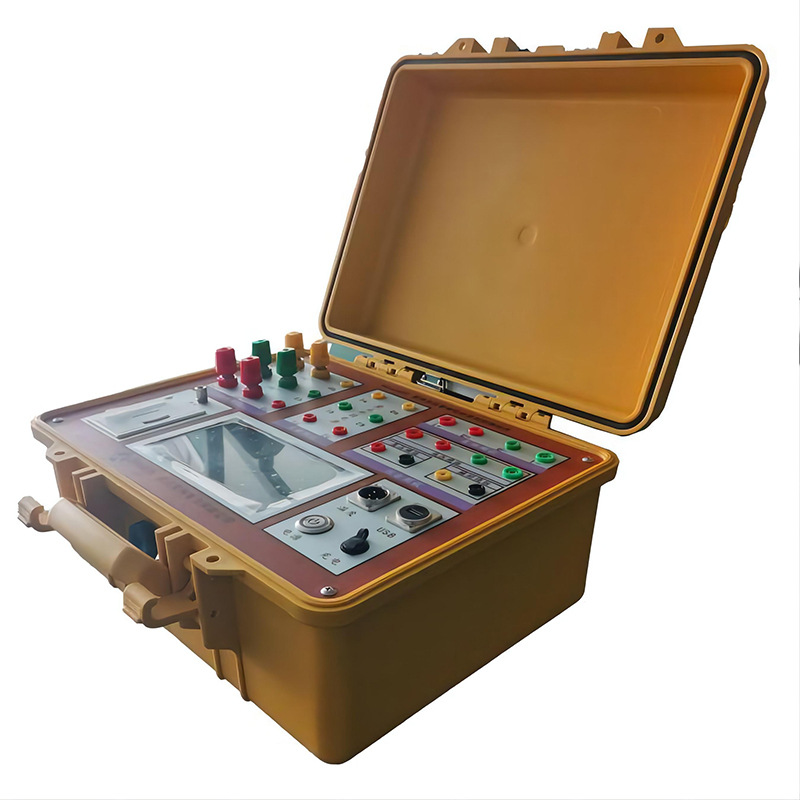

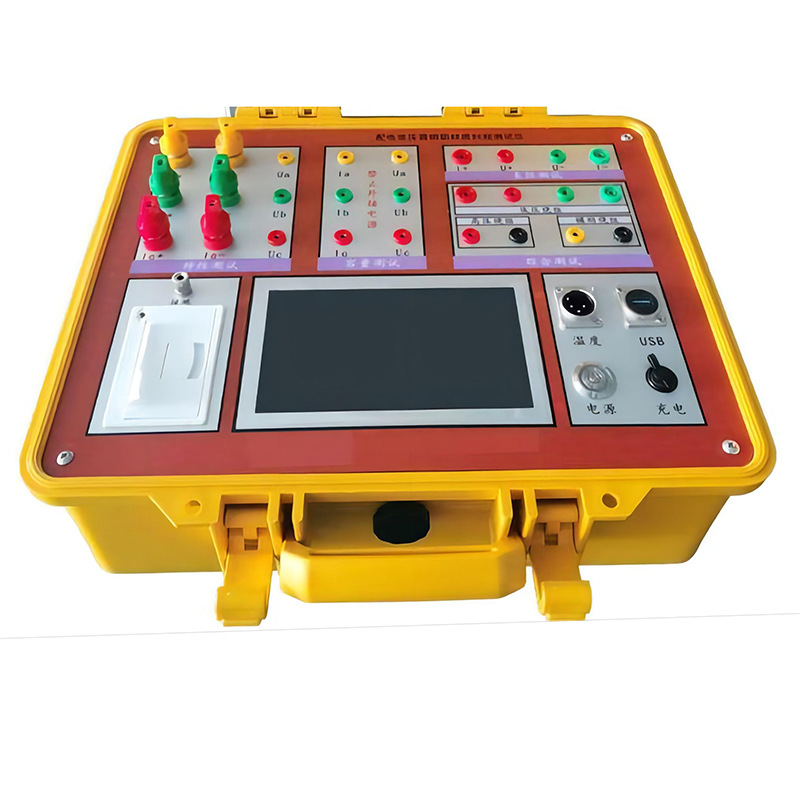

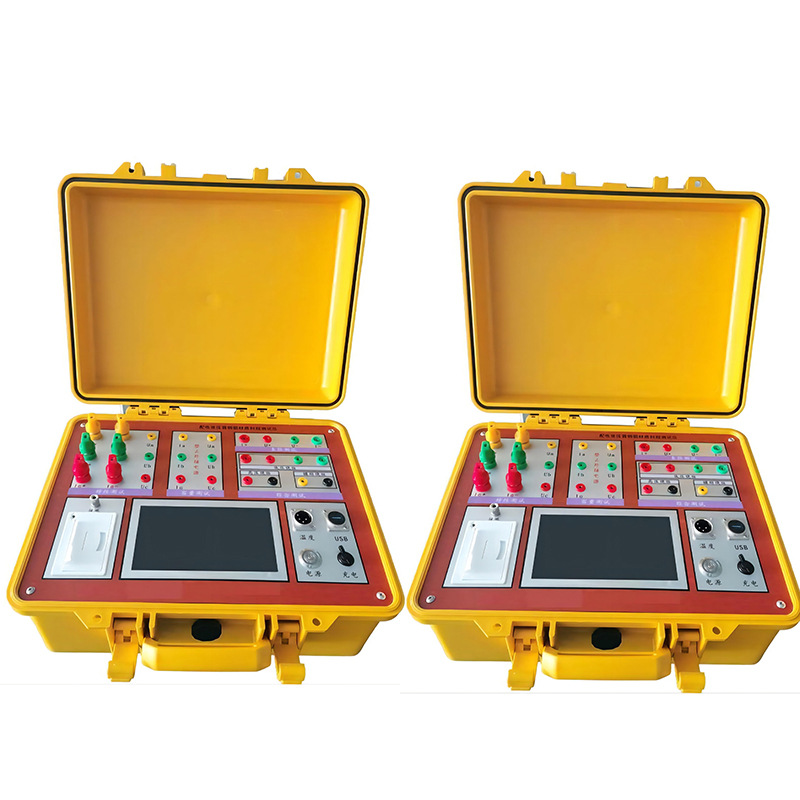

KDZD3683 配电变压器铜铝材质判别测试仪

参考标准:

相关信息:无相关信息

注: 关于产品购买、技术维护等服务,欢迎咨询!在线咨询

产品概述

KDZD3683 配电变压器铜铝材质判别测试仪 (变压器材质分析仪) 是我公司研发的集变压器绕组铜铝材质分析判定、容量测量、空载损耗测量、负载损耗测量、直流电阻测量、变比、匝比测量以及变压器代号水平判定于一体的新一代多功能变压器综合测试仪。



仪器自带高效能充电锂电池,无需外接电源即可工作,电池一次完全充电可连续测量 200 台次; 内部数字合成三相标准正弦波信号,在测量变压器容量和变压器的短路损耗时不需要外接三相测试电源及调压器、升流等辅助设备,简化了接线;



仪器内部采用六路同步交流采样及数字信号处理技术,成功的解决了低功率因数测量及多路信号在市电条件下同步测量和计算的难题; 同时引入了电压校正、 电流校正、温度校正、波形校正, 自动折算到额定状态下的较正值,大大提高了工作效率。

仪器集成了高低绕组铜、铝材质分析诊断系统,通过综合变压器绕组匝数和变压器的本体数据,建立了影 响变压器线圈材质的概率分布模型,确定线圈材质分析概率函数,并根据变压器容量、 高低压线圈匝比、包高、包厚等测量值,计算出线圈铜铝因子,准确判断变压器线圈的材质。



仪器具有体积小、重量轻、测量准确度高、稳定性好、接线简单,测试、记录方便,大大提高了工作效率等优点,它以大屏幕图形式液晶作为显示窗口,图形式菜单操作并配有汉字、语音提示等电子辅助功能,集多参量于一屏的显示界面,人机对话界面友好,使用简便、快捷,数据准确可靠,显示并记录用户关心的测量数据。

产品特点

1. 绕组材质判定:
仪器集成了绕组铜铝材质分析诊断系统,采用无损测试法,通过综合变压器变比数 据和变压器的本体外观数据,建立了影响变压器线圈材质的概率分布模型,并根据 变压器容量、高低压线圈匝比、包高、包厚等测量值,计算出线圈铜铝参量、从而准确分析判定变压器绕组铜、铝材质。
2.容量的测量:
仪器内置可充电锂电池,内置三相纯正弦波逆变电源,输出电压自动调节,具有软 启、软停、过流、低压保护功能,无需外部电源可实现配电变压器容量的测量 和型号的判断,同时显示变压器阻抗电压和折算到额定温度、额定电流下的负载损 耗。
3. 直流电阻测试:
集成了中小型变压器和电压互感器的直流电阻测量,采用的电源技术,电流档位多,测量范围宽,测量速度快,可根据负载自动选择电流,测量精度更高。
4. 负载损耗测量:
显示三相电压、三相电流、三相功率, 自动计算出变压器的阻抗电压百分比,折算到额定温度、额定电流下的负载损耗, 自动判断出油浸式或干式配电变压器的铁芯 型号,测试过程中具有报警自适应提示功能,方便现场用户使用。
5. 空载损耗测量:
仪器显示三相电压、三相电流、三相功率, 自动计算出变压器的空载电流折算到额 定电压下且进行了波形畸变校正的空载损耗,并显示油浸式或干式配电变压器铁芯 的型号。
6. 单相电源实现三相变压器空载、负载损耗测量:
可用于检查变压器单相的缺陷或用于现场无三相电的情况。仪器可记录三次单相测 量的数据,并可根据变压器不同的联结方式计算出变压器的空载电流、空载损耗、 阻抗电压和负载损耗。
7. 在仪器允许的测量范围可直接测量,超出测量范围可外接电压、电流互感器,仪器可 设置外接电压、电流互感器的变比,直接显示施加的电压、电流的值。
8. 变比、匝比测量:通过已知辅助绕组、快速准确测量变压器变比及匝比。
9 .采用 7.0 英寸,800*480 分辨率、1200 超高亮度、宽温、宽视角、阳光下清晰可视的 全触控型工业级彩色液晶屏。
10. 交直流两用,锂电池供电或者 220V 交流充电器供电自适应。
11. 智能充放电管理,剩余电量显示,低电量语音报警,背光自动调节,节省电池电量。
12. 不掉电时钟和日期显示;数据存储方式分为本机存储和优盘存储,其中本机存储可 存储测试数据 1000 条,并且本机存储可转存至优盘;可直接在电脑上编辑打印。
13. 微型嵌入式热敏打印功能,快速、无声。
14. 智能人机交互界面:具有完善电子帮助,各项操作均有接线图和文字描述,操作直 观简单,
15. 智能语音助手提示功能,实时监测测试过程出现的异常情况,并发出语音提示, 以 便用户准确、快速做出调整。
16. 具有特制现场低压短接线,无需螺丝和扳手,可牢固短接被测变压器接线柱,方便 现场测试。
17. 内部可集成蓝牙通讯模块、WIFI 热点模块,可与手机或平板电脑联接通讯、通过专 用 APP 软件对仪器进行操作、下载测试数据等。
18. 体积小、重量轻,方便携带使用。

详细参数

1.输入特性
有源部分: 电压测量范围:0~10V
电流测量范围:0~10A
无源部分:
电压测量范围:0~750V 宽量限 (可以外接电压互感器) 。
电流测量范围:0~100A 内部自动切换量程(可以外接电流互感器)。
2.测量精度:
电压、电流、频率: ±0.2%
功率: ±0.5% (CosΦ>0.1) , ±1.0% (0.02
3.绕组材质分析:铜、铝
4.容量测量范围: 30kVA~125000kVA
5.直流电阻测试:
输出电流:0-12A
测量量程:0.5mΩ-25KΩ
测试精度:0.2%
分辨率:0.1
6.适用变压器:
电压等级:10KV、20KV、35KV、66KV、110KV、220KV、330KV
油浸式变压器类型:S9\S11\S13\S15\非标变
干式变压器类型:SCB 型、SGB 型、光伏
7. 变压器变比测试:精度±0.2%
8. 变压器匝比测试:精度±0.2%
9.智能电子尺:测量范围 0mm-150mm,精度 0.01mm
10.温度采集:范围:-50℃~+70℃,精度 0.1℃
11.供电电源:交流 85-264VAC 及内置锂电池
12.液晶显示:7 英寸,800*480 分辨率,1200 亮度
13.充电电源:85-264VAC
14.打印机:微型嵌入式打印机
15.键盘:多功能嵌入式键盘输入
16.校准方式:自动
17.工作温度: -10℃~40℃
18.环境湿度: 10%~85%
19.存储温度: -20℃~50℃
20.外形尺寸: 320mm×270mm×145mm
21.重量: 7.1kg(不包括测试线)
