  • KDZD 手持式局放检测仪
  • KDZD 手持式局放检测仪
产品编号:

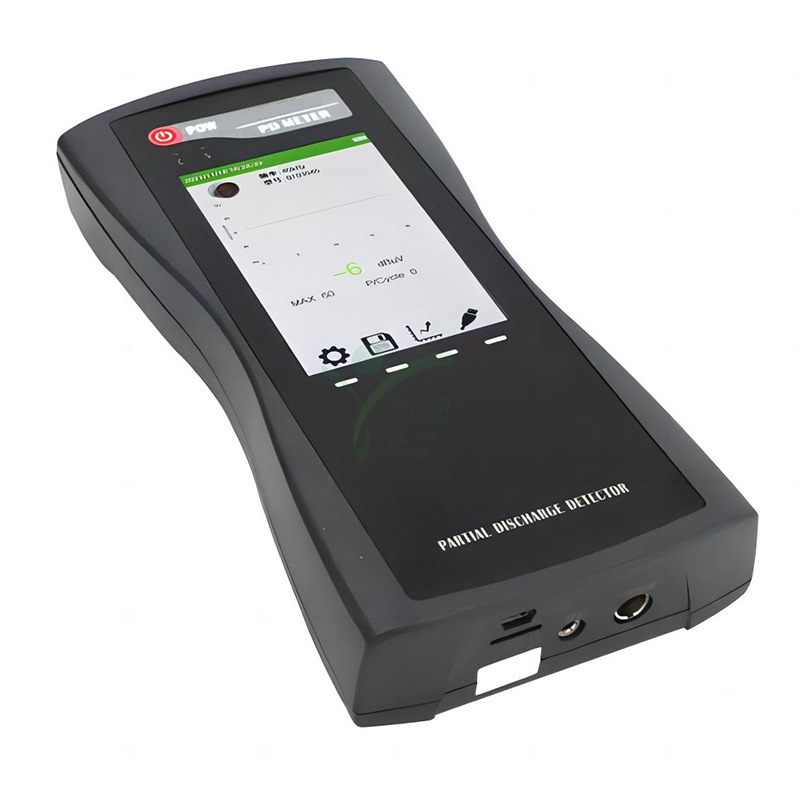

KDZD 手持式局放检测仪

参考标准:

相关信息:无相关信息

注: 关于产品购买、技术维护等服务,欢迎咨询!在线咨询

产品概述

灵敏度高: 放大器系统动态范围大;测试的试品范围广、操作简便
抗干扰能力强:抗干扰组件和门显示电路
具有四种高频椭圆扫描:适用于高压产品的型式、出厂试验,新产品研制试验,电机、互感器、电缆等;其它高压电器局部放电的定量测试。

适用于对开关柜、变压器及GIS的局部放电在线检测及定位;
高速AD转换电路完成信号数字化;
配备复合式TEV传感器、超高频传感器、高频、电流互感器及高灵敏度超声波传感器;
配备齐全、功能完善;
GIS开关驱动机构故障查找;
防止开关拒动误动事故。

产品特点

详细参数

适用范围:采用非侵入式检测方式,对高压电气设备的局部放电缺陷进行检测及定位



传感器配置
标配:超声波传感器(UA)、地电波传感器(TEV)
选配:变压器专用传感网、GIS专用特高频传感器、 高压电缆专用传感器,也可根据用户要求定制。


检测原理:超声波法(UA)、地电波法(TEV)及特高频法(UHF)
检测频带
地电波:40~200KHz
特高频:3~100MHz
特高频:300~2000MHz
测量范围
地电波:-90~80dB
特高频:-80~10dBm
特高频:-80~10dBm

灵敏度:最小10pC(具体取决于传感器与放电源之间的距离)


传感器
超声波传感器:20~200(kHz)
地电波(TEV):5~100MHz
特高频传感器:300~2000(MHz),具备定向接收特性

具有内置超声传感器,地电波、超声波二合一传感器,可选变压器专用传感器、
GIS专用传感器、电缆专用传感器等部件

检测原理
连续检测特高频、地电波及超声波信号,判断是否存在局部放电
实时显示被测信号变化趋势、可对局部放电信号发展作出较为直观的判断
具备数据的现场存储功能

屏幕显示:高对比度3.5英寸TFT彩屏
数据存储:可保存1000组测试数据
工作电源:内置8.4V锂电池,可连续工作8小时
电源:输入100-240VAC,输出8.4V/3A,充电时间3~4小时
外形尺寸:220*100*40
仪器重量:1.5kg
使用温度:-25℃~45℃
存储温度:-35℃~60℃

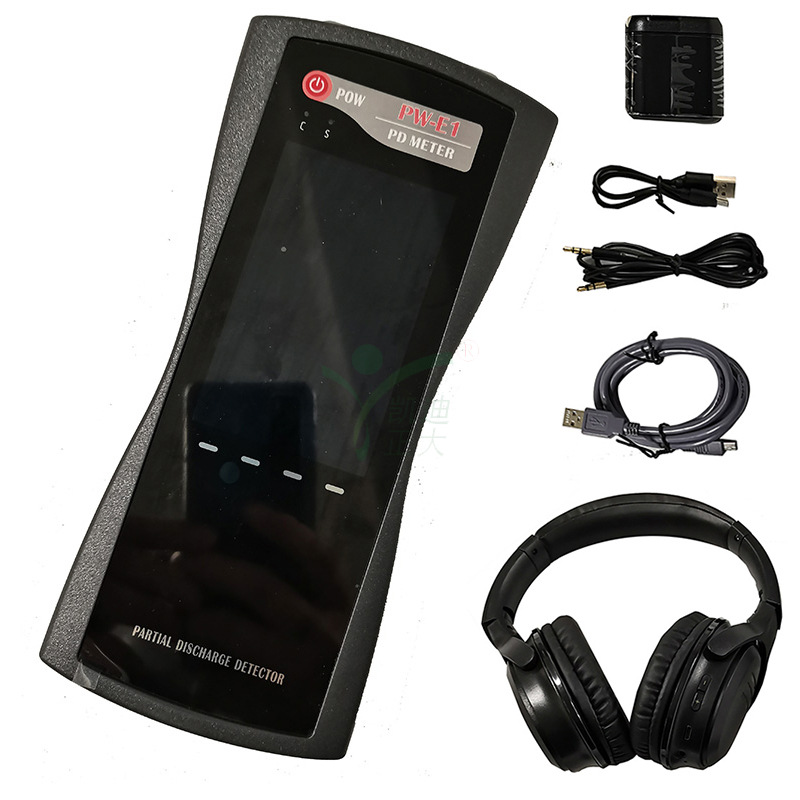

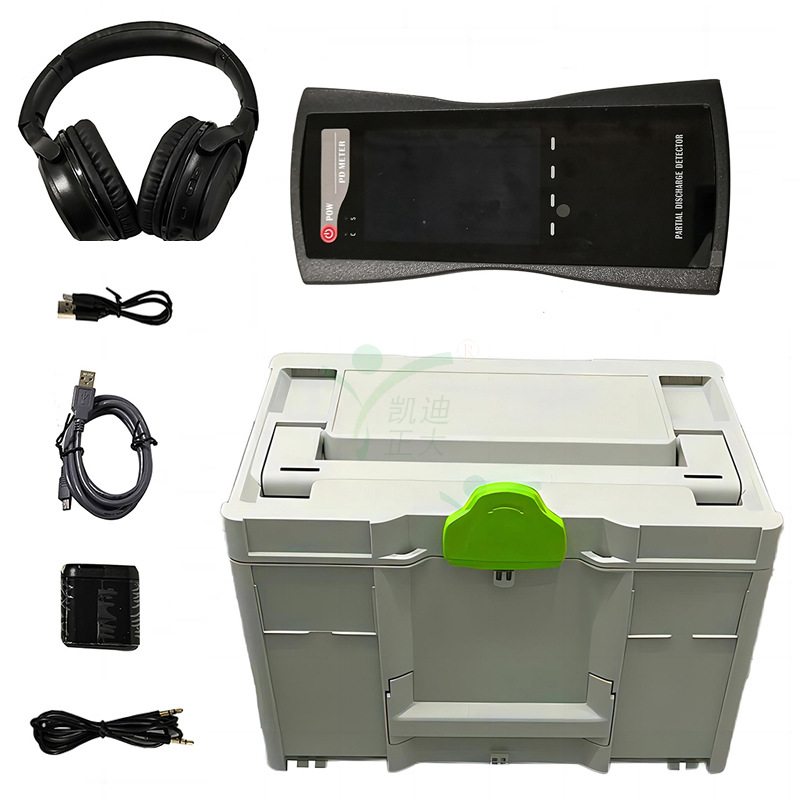

成套配置:主机、传感器、交流适配器、连接电缆及运输箱
