带电作业用的绝缘杆、绝缘棒和绝缘绳索的绝缘性能关乎作业人员的人身安全，在使用之前要对其绝缘性能进行测试，一般常用的方法是用绝缘电阻测试仪（即兆欧表）测试或进行分段耐压测试，这些方法比较费时费力，而且由于绝缘设备某个局部的绝缘劣化不会引起设备整体绝缘电阻较大变化，因而较难及时发现此类缺陷。

KDZD30JV绝缘杆绳索质量快速检测仪采用新的高频测量原理和技术，提供了一种简便、快速、安全的检测方法。


1突出优势

1. 采用高频测量新方法，无交直流高电压输出，输出电压低于人体安全电压，绝无触电危险；
2. 底部采用V型卡槽式设计，测量时只需沿被测物表面滑动即可实时检测被测物全段绝缘状态，检测过程快速高效，省时省力；
3. 采用多电极方案，保证对不同尺寸的被测物均能实现良好接触，满足不同应用需求，被测物标准尺寸如下：

绝缘棒：Φ10mm和Φ15mm
绝缘杆：Φ32mm、Φ39mm、Φ51mm、Φ64mm和Φ77mm
绝缘绳：Φ8mm~Φ13mm

1. 具有自检功能，能及时发现设备自身问题，防止因仪器故障误判被测物绝缘状态，引发不可预测的安全事故；
2. 人机接口简单，易操作，采用多段光条式数码管和蜂鸣器显示设备绝缘状态，简洁明了。



2  供电方式

KDZD30JV绝缘杆绳索质量快速检测仪采用专用的电源适配器，请勿在使用过程中使用其它充电器，否则造成的任何后果，厂家不承担任何责任。充电器具体参数如下：

1. 输入：220~240V AC；
2. 输出：输出电流1A，输出电压高达29.4V；
3. 充电状态指示灯LED：为红灯表示正在充电，为蓝灯表示已充满。请不要对电池过度放电，否则将有损电池。




3  测试原理

当被测物绝缘劣化时，其等效绝缘电阻和等效电容将发生变化，可以通过检测绝缘电阻或者进行工频耐压试验来判断，由于绝缘电阻达到数兆欧到数百兆欧，为获取较大电流信号提高测量精度，施加的直流或工频交流电压需达到数千伏到数十千伏级别，严重威胁测试人员人身安全。

在被测物绝缘发生劣化时，等效电阻和电容都将发生变化，利用电容在高频下阻抗降低的原理，对被测物施加高频信号，在电压较低时也可以获取较大的电流信号，通过测量电压和泄漏电流，可以计算得到等效电阻和电容，进而判断被测物绝缘状态。

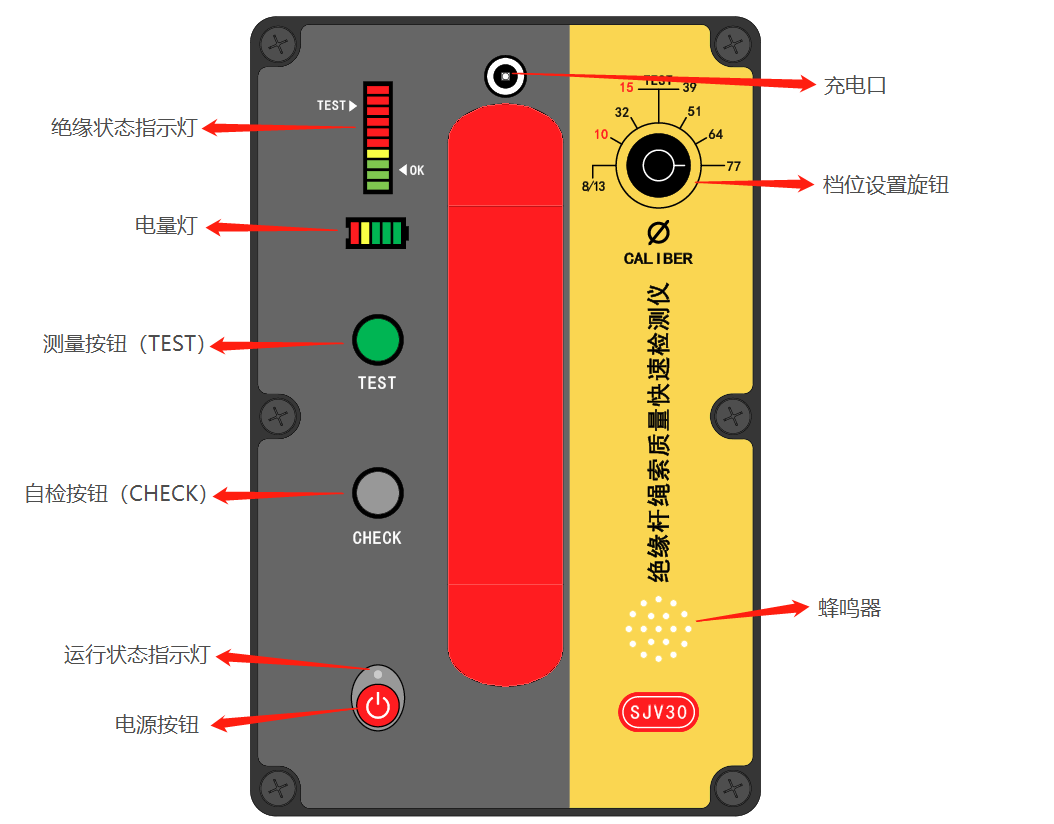

4  仪器示意

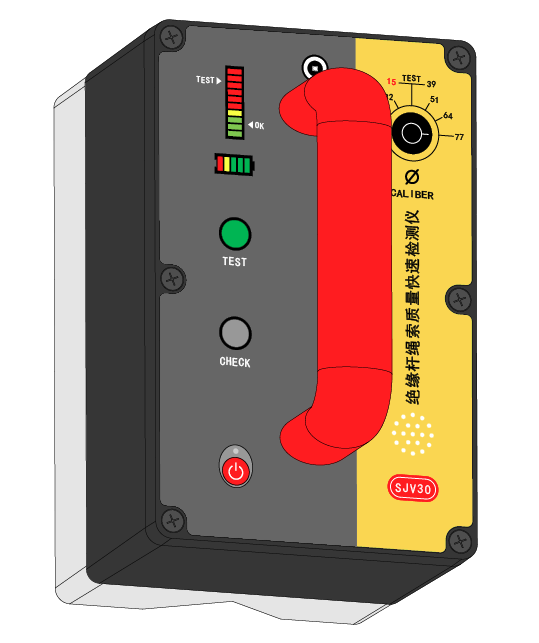

KDZD30JV绝缘杆绳索质量快速检测仪由测试主机和充电器组成，测试主机是由功率电源模块和测量模块等组成，充电器主要用于给内置锂电池充电。

输出电压	27V方波，频率20kHz
短路电流	56mA
仪器功能	可测试绝缘杆、绝缘棒和绝缘绳索的绝缘状态
被测物尺寸	绝缘棒：Φ10mm和 Φ15mm
	绝缘杆：Φ32mm、Φ39mm、Φ51mm、Φ64mm和Φ77mm
	绝缘绳：Φ8mm ~ Φ13mm
电池容量	2.6Ah
显示方式	发光数码管
保护功能	过压、电池过充、电池过放保护
体积	187mm×119mm×115mm
主机净重	2.4Kg（含电池）
