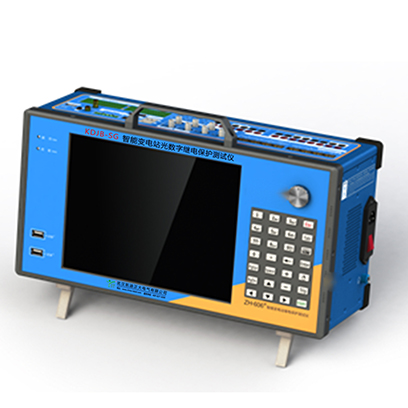

本智能变电站光数字继电保护测试仪是依据《DL/T 624-2010 继电保护微机型试验装置技术条件》相关的技术规范设计，同时基于IEC61850通信标准体系，采用新的计算机技术实现的继电保护试验装置。
本产品基于PowerPC平台，采用模块化的开发方式，体积小、重量轻，可实现对合并单元、继电保护装置、测控装置、智能终端 的功能和性能测试，适用于变电站、各类科研单位及设备制造企业。

技术特点

支持智能测试模板编辑，测试过程中可添加测试项目，并保存为可重复使用的测试工程文件，提高后期定检、消缺阶段的测试效率；
具备数字式保护自动测试功能，可一键完成单个保护装置大多数的测试项目；
可对数字化变电站的合并单元、保护、测控装置、智能终端进行测试；
具备报文记录和分析功能，为现场故障诊断提供快捷帮助；
支持幅值、相位、频率、阻抗、向量、序量、功率按照手动或自动的方式进行试验，并且支持按照递变、滑差、综合的方式进行自动变化试验；
支持虚端子图形化显示功能，数据流向清晰明了；
支持FT3、FT3扩展及DL/T 282报文输出，并且支持2M/4M/6M/8M/10M波特率UART编码及5M/10M/20M 曼切斯特编码；
支持故障仿真和PCAP、COMTRADE格式数据回放功能；
具备MMS定值读写功能，可读写智能IED设备定值等配置信息；
具备同步触发功能，支持GPS/BD对时，也支持IRIG-B、PPS及IEEE1588(PTP)对时方式并可支持对外输出IRIG-B、PPS及IEEE1588(PTP)授时信号；
支持同时输出8路授时信号；
具有异常报文模拟功能，可模拟采样序号异常、品质异常、发送频率抖动、延时异常、丢包、大报文帧、失步、重复报文、序号跳变、检修模式、状态虚变、报文超时、报文中断、stnum跳变、sqnum跳变等测试；
开入量为有源、无源自适应接点，自动识别输入类型和输入电压；
支持单纤发送、单纤接收；
配备模拟量小信号接口，提供12路0-7V交流电压的模拟量小信号输入及输出；
配备10.4寸高分辨率显示屏，支持触摸操作；
配备WIFI模块及4G模块，支持远程测试功能；
可调直流电源  设有一路大功率110V 或 220V专用直流电源输出。
接口完整  装置面板上有自带键盘和鼠标，单机能进行完整操作。装置带有USB口和网口，可与PC机通信进行操作，可外接打印机、键盘、鼠标、U盘等。
内置GPS  装置自带GPS接口，可实现双机同步测试，可进行光纤纵联差动保护试验。
完善的自我保护功能  散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。
轻小型高集成单机和一体化结构  属于跨专业联合设计产品，综合了多专业的高新科技成果。体积小，重量轻，具有很高的性能价格比。





IEC 61850接口
功能	配置为IEC 61850 9-2的SMV发送、接收端或GOOSE发送、接收端
接口类型	LC
数量	8对，其中2对为100/1000M自适应，6对为100M
波长	1310/850nm
FT3接口
功能	GB/T 20840.8、DL/T 282、Q/GDW441报文的接收、发送
接口类型	ST
数量	6个发送口，2个接收口
相位
范围	0~360°
准确度	±0.1°
分辨率	0.1°
频率
范围	0~1000Hz
准确度	<±0.001Hz(0~65Hz) <±0.01Hz(65~450Hz) <±0.02Hz(450~1000Hz)
分辨率	0.001 Hz
时间
范围	1ms~9999.999s
分辨率	1ms
开关量输入
数量	8对, 可接空接点及带电位接点(0~250V)
开关量输出
数量	6对，其中2对为快速开出
遮断容量	DC250V /0.5A
反应时间	≤0.1ms
同步
接口类型	GPS/BD ANT,IRIG-B/PPS光信号；IRIG-B/PPS电信号；IEEE 1588
数量	GPS/BD ANT 1个；IRIG-B/PPS光信号2个:1个对时，1个授时；IRIG-B/PPS电信号 2对：1对对时，1对授时；IEEE 1588 1对
无线连接
接口类型	WIFI,4G(选配)
有线连接
接口类型	百兆Lan口，RJ45
数量	2个
模拟量小信号输入
接口类型	航空插头，交流电压
数量	12路
模拟量小信号输出
接口类型	航空插头，交流电压
数量	12路
供电电源
供电电压	AC 220V，允许偏差：-20%~15%
供电频率	47~65 Hz
USB 口
数量	2个
工作环境条件
工作温度	-10℃~50℃
湿度	≤95%,无凝露
其他
重量	5.5kg
尺寸	146mm x 390mm x 212mm(长x宽x高)
联机接口	RJ45
显示屏	10.4寸真彩液晶显示

环境条件
正常工作温度： --5℃~45℃
极限工作温度： --10℃~50℃
储存及运输：   0℃~40℃
工作湿度：     20%~90%，无凝露
工作环境：     无腐蚀性气体
大气压力：     80kPa~110kPa
海拔：         0~3000m

