产品概述

  KD-214A 电缆识别仪在电力电缆架设、迁移、维护以及故障处理中用来判别一束电缆中欲寻找的一根特定的电缆;具有判别电缆准确、快速、操作简单、应用范围广等特点。它是电缆施工及维护工作中不可缺少的检测仪器。停电电缆识别仪,在发射端采用单片机技术对发射信号进行编码、功率驱动,驱动大口径卡钳将信号耦合到带电电缆上。接收机中的单片机对接收的相位编码信号解码和相位识别。根据目标电缆上的信号相位特征的唯一性将目标电缆从一大束其它电缆中识别出来。它是一种轻小型、紧凑型、便携式仪器。适用于各种类型的高低压动力电缆。

  KD-214A电缆识别仪是根据高压电缆施工安装及维护人员所急需解决的多条电缆现场识别问题,参考国外先进技术,在电磁场理论的指导下,采用现代电子技术及工装工艺技术研制而成的。

  电缆识别仪在电力电缆架设、迁移、维护以及故障处理中用来判别电缆运行状况(即判别是带电运行电缆,还是停运电缆);判别停电电缆中欲想寻找的电缆。KD-214A电缆识别仪具有判别电缆准确、快速、操作简单、应用范围广等特点。是目前国内电缆识别仪器中技术先进、性能优越的新型电缆识别仪器。

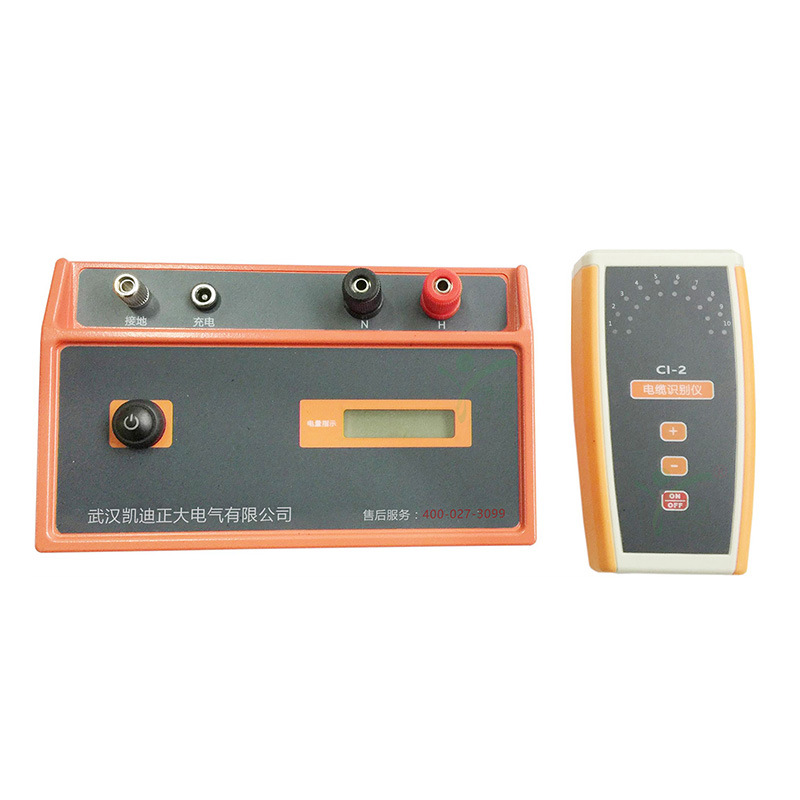

  电缆识别仪由信号发生器KD-214A和接收钳信号检测器KD-214A及指示表三部分组成,信号发生器主要产生特殊的脉冲调制信号,通过输出线加至停止运行的被测电缆上,用接收钳在现场寻找被测电缆,当接收钳检测器测到施加在电缆上特殊信号时,信号检测器上电表指针与施加信号频率同步摆动,而其它电缆线上检测到的信号则要小很多且方向相反,通过电表指示幅度及方向,很容易判定被测电缆。

  接收钳信号检测器KD-214A同信号发生器联合使用时,可以用于电缆带电状态判别,或辅助寻找电缆短路位置等工作。接收钳信号检测器使用时,应用钳口卡住电缆。主要用于现场多条电缆的准确识别,以克服施工现场经常发生的因试扎错误或锯错电缆所造成的重大停电事故或人身安全事故,大大提高施工、维修效率,是普通电缆识别仪的升级换代产品。

产品特点

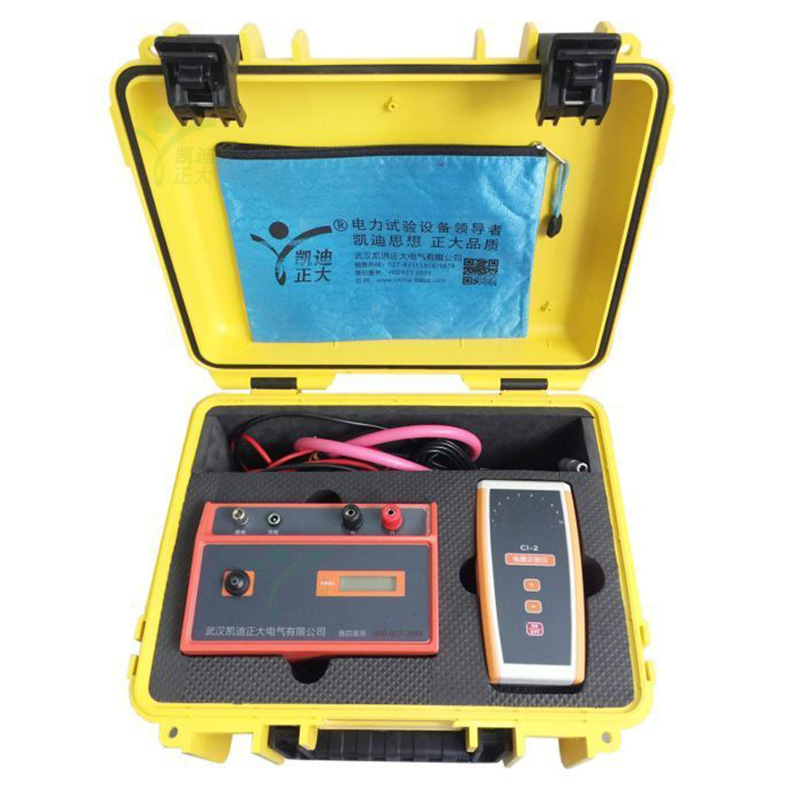

  KD-214A 电缆识别仪由电缆识别发射机,电缆识别接收机、发射卡钳和接收卡钳及输出信号连接线组成。它具有大功率电流脉冲输出;现场接收信号特征清晰,轻便灵活,灵敏度高,能有效抑制现场工频干扰;判断准确、快速;保护电路可靠,不怕输出短路;柔性大钳口ф125适合各种截面积的动力电缆;内部具有大功率隔离变压器,操作者与市电不存在任何电气上的直接接触。极大的保证了人身安全。

  本仪器的最大特点:

  手持接收机自动识别并显示结果,确保电缆识别的结果100%准确。轻巧强大,方便携带。

  适用于已停电的电缆的现场识别。只要您的目标电缆已停电,就能用本仪器将目标电缆从多根电缆中准确识别出来。

  识别时,需要同时使用本仪器的发射机和手持接收机。

  发射机采用脉冲电流原理,给电缆线芯注入最大值为30 A的脉冲电流信号,该电流在目标电缆周围产生电磁场。

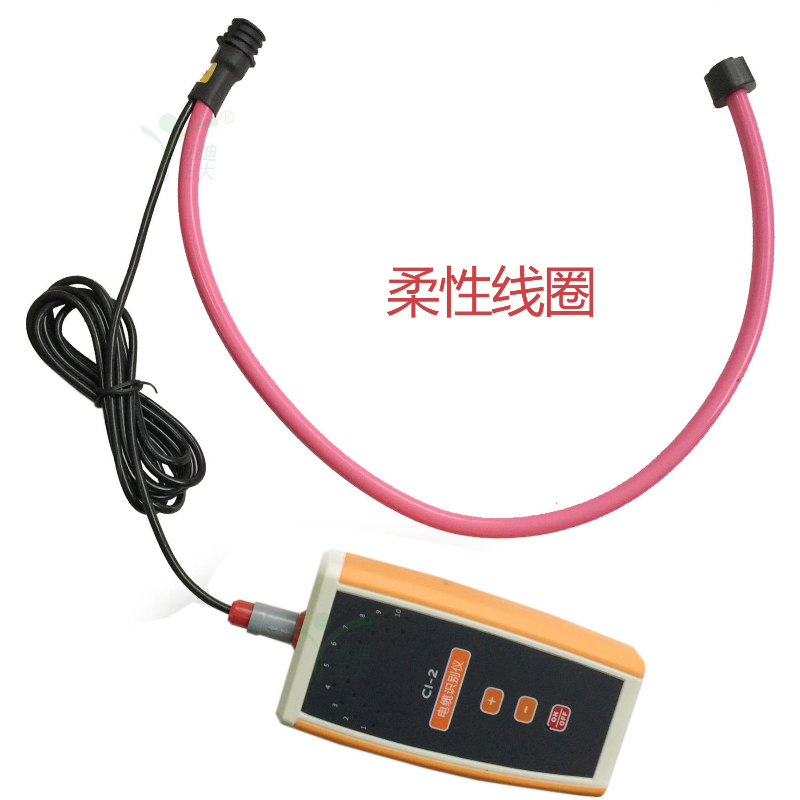

  手持接收机通过感应夹钳准确测量到电磁场信号。因电流有方向性,故磁场信号也有方向性。

  本仪器手持接收机使用2节1.5V AA(5号)干电池。应避免新旧电池混用,定期检查电池电量,长期不使用仪器时,请卸下手持机电池。

  发射机内置大容量锂电池,长期不使用仪器时,建议每隔一个月充电维护一次,以免电池自放电耗尽损坏电池。充电过程中,请关闭发射机。插上专用电源适配器后,用12.6V锂电池专用充电器为内置电池充电。发射机自动控制充电过程,并在电量指示屏中显示剩余电量百分比。

  该电缆识别仪与常规的识别仪不同,采用了最新的通信技术,在发射端采用单片机技术对发射信号进行编码、功率驱动,将信号耦合到电缆上;接收机中的单片机对接收的相位编码信号解码和相位识别。根据目标电缆上的信号相位特征的唯一性将目标电缆从一大束电缆中识别出来。因此工作性能可靠,对超长电缆也能做到准确判别,是一种轻小型、紧凑型、便携式仪器。适用于各种类型的高低压动力电缆。

详细参数

  发射机:

  工作电源:内置12.6V/2.2AH锂电池

  指示:电池电量指示

  脉冲电压:0~500V

  脉冲电流:最大30A(取决于回路电阻的大小)

  脉冲频率:10次/分钟

  脉冲宽度:10 ms

  现场连续工作时间:>10小时

  显示:正显液晶显示屏,阳光下可清晰显示

  工作温度:-25~60℃

  环境湿度
