当前位置当前位置:首页 > 产品中心 > 电缆/线路检测
  • KD-216A智能电缆故障测试仪
  • KD-216A智能电缆故障测试仪
产品编号: 0028

KD-216A智能电缆故障测试仪

  • 销售热线: 027-83551828/83551858
  • 图文传真: 027-83551868
  • 技术支持: 15802742463
  • 参考标准: DL/T741-2010,DL/T849.1-2004
  • 浏览次数:
在线咨询

产品概述

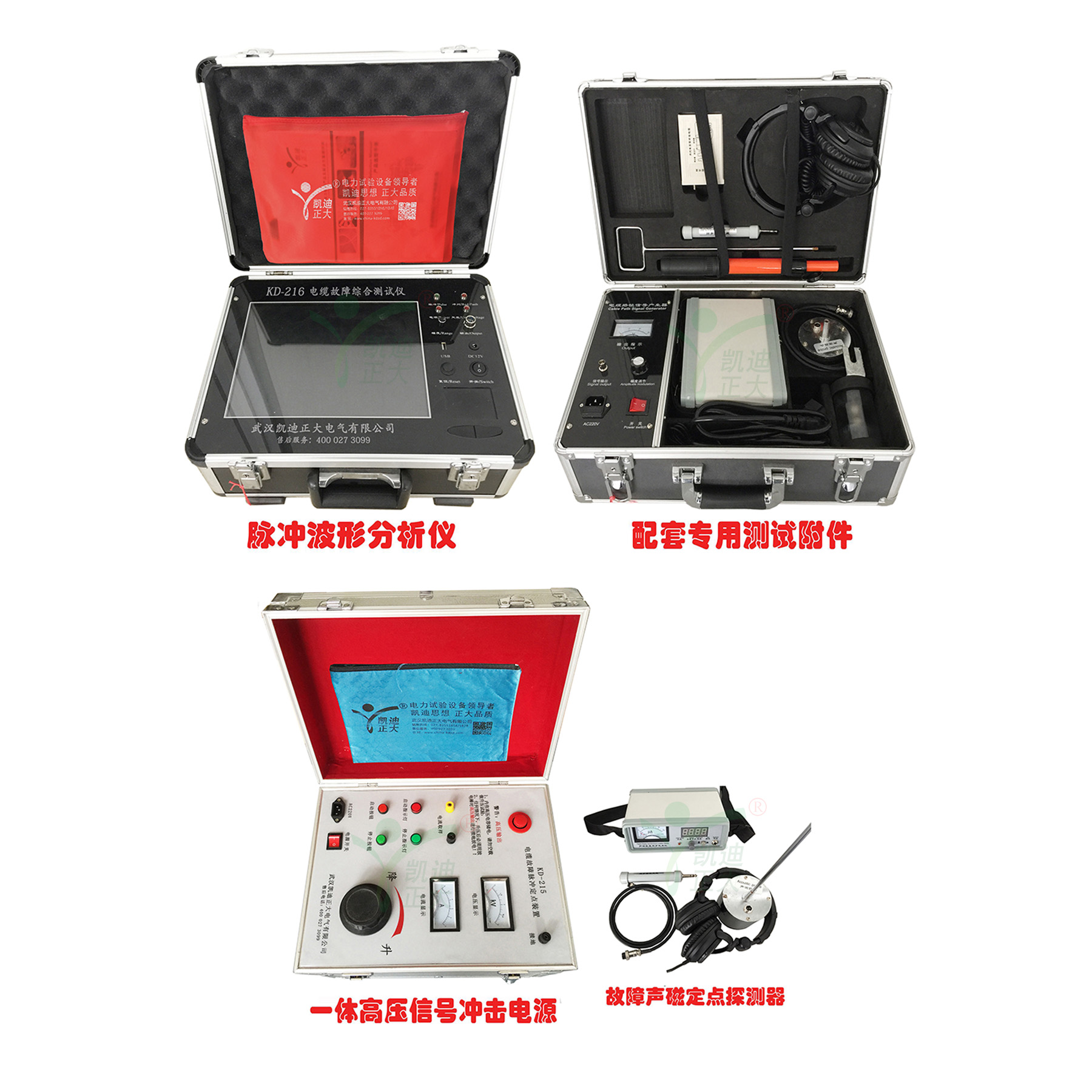

  KD-216A电缆故障综合测试仪是迎合工业级电力行业方案和IT时代的快速发展,将原来电缆故障测试仪的局限性,用工控嵌入式计算机平台电缆故障综合测试仪操作系统V1.0(证书号:软著登字第3475878号)、网络服务业务、USB通信技术系统化,极大提高了仪器的使用功能和利用价值以及便捷的现场环境操作。特别对于日益增多的地埋电缆资料提供了一套独有的管理软件。整套系统满足中华人民共和国电力行业标准《DL/T849.1~ DL/T849.3-2004》电力设备专用测试仪器通用技术条件,该系统测试由系统主机和故障定位仪以及电缆路径仪三部分组成,用于电力电缆各类故障的测试,电缆路径、电缆埋设深度的寻测和电缆档案资料的日常维护管理,以及铁路、机场信号控制电缆、和路灯电缆故障的精确测试。

产品特点

  1、采用工控嵌入式计算机平台电缆故障综合测试仪操作系统V1.0(证书号:软著登字第3475878号),工业级使用环境,实现极强稳定性。锂电供电、方便现场测试。

  2、采用12.1英寸大屏幕系统,触控鼠标操作,全电脑XP操作平台集成化软件,彻底告别电缆仪单片机时代,并配有电缆故障综合测试仪操作系统V1.0(证书号:软著登字第3475878号)、和电缆资料管理软件。

  3、采用最新的USB通信接口,采集信号稳定,配一款笔记本电脑可实现双控双显,主机可自动选择最低6.25MHz、最高达100MHz五种采样频率,能满足不同长度电缆的测试要求,减少了粗测误差。

  4、软件实现故障自动搜索,距离自动显示,双游标移动可精确到0.15米,波形可任意压缩、扩展,同屏随机显示两个更接近标准的波形供你准确比较分析,提高测试精度,减少误差。

  5、支持最新开通的3G通信终端或无线上网卡,专用3G软件可实现专家远程现场实时测试技术服务,专家远程操控用户主机,给用户现场测试提供及时、准确波形分析和交流指导,使您无忧工作。

  6、8G内存多类现场波形和现场实物接线图,轻轻一点即可使用,电缆资料管理软件可做完善的电缆档案管理,为电缆的维护工作和精确定位提供参考和帮助。

  7、关键的精确定点仪部分,直接数字显示测试者离故障点距离,是国内同类定点技术的又一次创新,为快速准确查找电缆故障,减少停电损失提供了有力保障。

  8、最新研制智能组合式采样器,取代了烦琐的现场接线,具有波形直观,容易分析,与高压完全隔离,对主机、操作人员绝对安全的特点。

详细参数

  一、测试仪技术指标:

  1、可测试各种不同电压等级、不同截面、不同介质及各种材质的电力电缆的各类故障,包括:开路、短路、低阻、高阻泄漏、高阻闪络性故障。

  2、可测试铁路通信控制电缆、路灯电缆、机场信号电缆的各类故障。

  3、可测量长度已知的任何电缆中电波传播的速度。

  4、可测试电缆走向及埋设深度。

  测试距离:不小于40km &n

售后保障

  武汉凯迪正大电气有限公司位于九省通衢的江城之都的武汉市,始建于2003年1月,公司生产经营范围:电力仪器仪表。主要产品有继电保护测试系列、大电流发生器、高压试验仪器、互感器测试仪器、变压器测试仪器、接地电阻测试仪器、高压开关测试仪器、避雷器测试仪器、三倍频发生器、直流高压发生器、模拟开关、SF6检漏仪、微水测量仪、高压数字兆欧表、水冷式发电机绝缘电阻测试仪等。

  武汉凯迪正大电气有限公司以“诚信、质量、科技”作为企业文化,面向电力行业的广大用户,不断开拓进取;先后于湖北大学电力系、华北电力大学、青岛大学、武汉电力工程学建立技术合作。公司已拥有电力部电力设备及仪表质量检测中心检验鉴定、ISO9002质量体系认证及产品质量认证、质量服务AAA级企业、计量器具制造定点企业。产品主要在全国二十多个省市成功运行,赢得广泛赞誉。

相关问答

  1、数显同步定点仪的操作技巧?

  答:任何一种仪器设备,在充分了解性能、特点后,方能事半功倍地发挥其功能。该定点仪尽管操作极其简单方便,但在使用时也得根据现场特点,巧妙地使用,才能充分发挥其优势。

  从使用说明书中介绍的原理知道,此定点仪靠仪器中的电磁传感器接收到故障电缆在冲击放电时产生的辐射电磁波后开始计数,而在声音传感器接收到故障点放电时产生的地震波后停止计数。电磁波与声音震动波之间的时间差乘以地下声波传播的速度,便是探头至故障点的直线距离(即数字屏显示的
