变压器绕组变形测试仪和有载分接开关测试仪通过校准

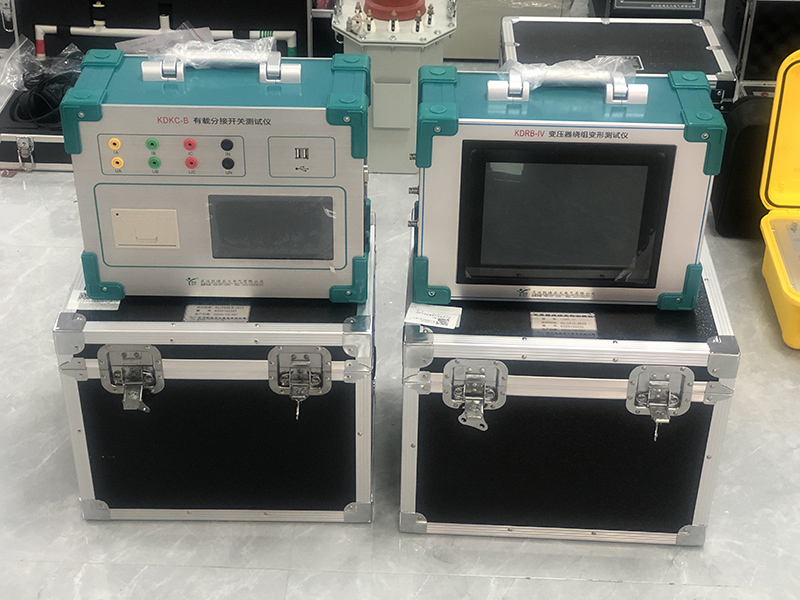

  在现代电力系统中，变压器作为重要设备，其运行状态直接关系到电网的稳定与安全。而有载分接开关测试仪和变压器绕组变形测试仪，作为变压器维护与故障诊断的工具，其测量准确性十分重要。近日，武汉凯迪正大电气生产的KDKC-B有载分接开关测试仪和KDRB-IV变压器绕组变形测试仪顺利通过湖北省计量测试技术研究院的校准，并取得了权威校准报告。这体现了武汉凯迪正对产品质量的高度重视。

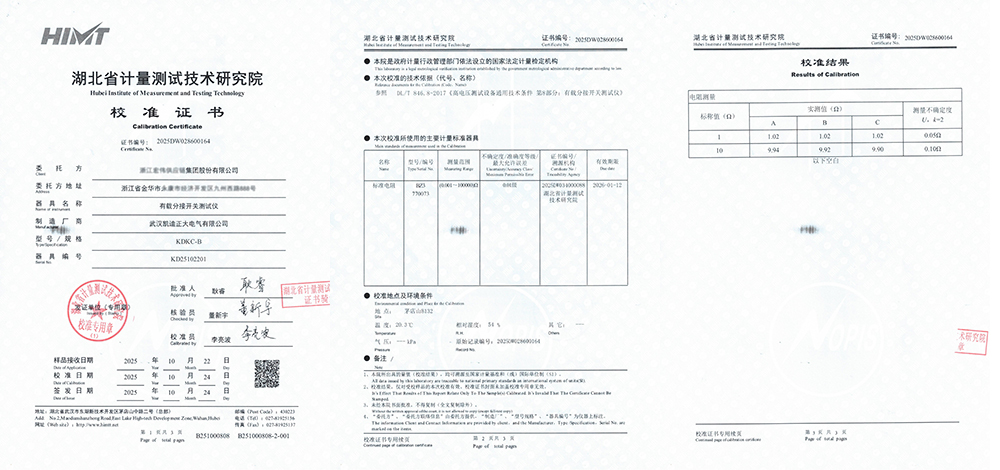

  KDKC-B有载分接开关测试仪主要用于测量变压器有载分接开关的过渡电阻、切换时间等参数，是判断分接开关是否正常工作的设备。本次校准依据DL/T 846.8-2017《高电压测试设备通用技术条件 第8部分：有载分接开关测试仪》进行，校准地点位于湖北省计量测试技术研究院茅店山B132实验室，环境温度为20.3℃，相对湿度54%，符合校准条件。

  校准过程中，主要对仪器的电阻测量功能进行了系统测试。校准使用的标准器具为BZ3型标准电阻，测量范围为0.001Ω至100000Ω，准确度等级为0.01级，溯源至国家计量基准，确保了校准结果的权威性和溯源性。

  校准结果显示，KDKC-B在多个电阻标称值下的实测数据与标称值高度吻合。例如：

  标称值1Ω时，三次实测值分别为1.02Ω、1.02Ω、1.02Ω；
  标称值10Ω时，实测值分别为9.94Ω、9.92Ω、9.90Ω。

  测量不确定度分别为U=0.05Ω（k=2）和U=0.10Ω（k=2），表明该仪器在电阻测量方面具有较高的准确性和稳定性。这些数据充分证明了KDKC-B在实际应用中能够可靠地完成有载分接开关的电阻参数检测，为变压器运行状态的判断提供了科学依据。

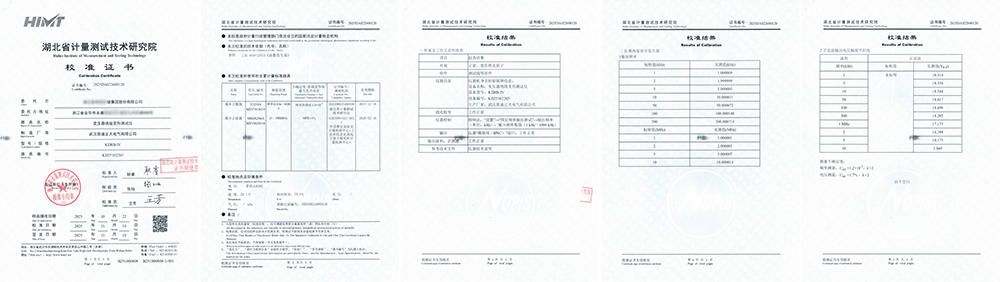

  KDRB-IV变压器绕组变形测试仪主要用于检测变压器绕组在短路、冲击等异常工况下是否发生形变，是预防性试验中的设备。本次校准参照JJG 840-2015《函数发生器》技术规范，在茅店山B302实验室完成，环境温度为22.1℃，相对湿度55.6%。

  校准内容分为三大部分：外观与工作正常性检查、内部信号发生器输出频率测试、输出电压幅度平坦度测试。

1. 外观与工作正常性检查
  仪器外观为黑色铁皮箱体，附件齐全，包括测试线等。通电后仪器工作正常，控制界面操作流畅，频响法测试功能完备，激励端输出稳定，波形为正弦波，符合技术文件要求。

2. 输出频率校准
   校准使用的标准设备包括频率计数器（53210A）和数字示波器（MSOS204A），分别用于频率和电压的精确测量。频率测试覆盖了1kHz至10MHz的多个典型频点，实测值与标称值高度一致，例如：

  1kHz标称值下实测为1.000009kHz；
  1MHz标称值下实测为1.000001MHz。

  频率测量的相对扩展不确定度为Urel=1.2×10⁻⁷（k=2），显示出仪器在频率输出方面极高的精度。

3. 输出电压幅度平坦度校准
   在不同频率下，仪器输出电压的幅度变化被详细记录。例如：

  在1kHz时输出电压为18.516Vp-p；
  在10MHz时输出电压为1.049Vp-p。

  电压测量的相对扩展不确定度为Urel=1.7%（k=2）。尽管在高频段输出有所下降，但这符合该类仪器的典型特性，整体表现仍满足使用要求。

  本次校准不仅是对两款仪器性能的全面检验，更是对武汉凯迪正大电气有限公司产品质量控制体系的有力印证，也为用户提供了值得信赖的检测工具。通过国家法定计量机构的权威认证，KDKC-B和KDRB-IV在准确性、稳定性和可靠性方面均达到了行业高标准。
