电缆附件厂采购工频无局放耐压试验装置交付与培训纪实

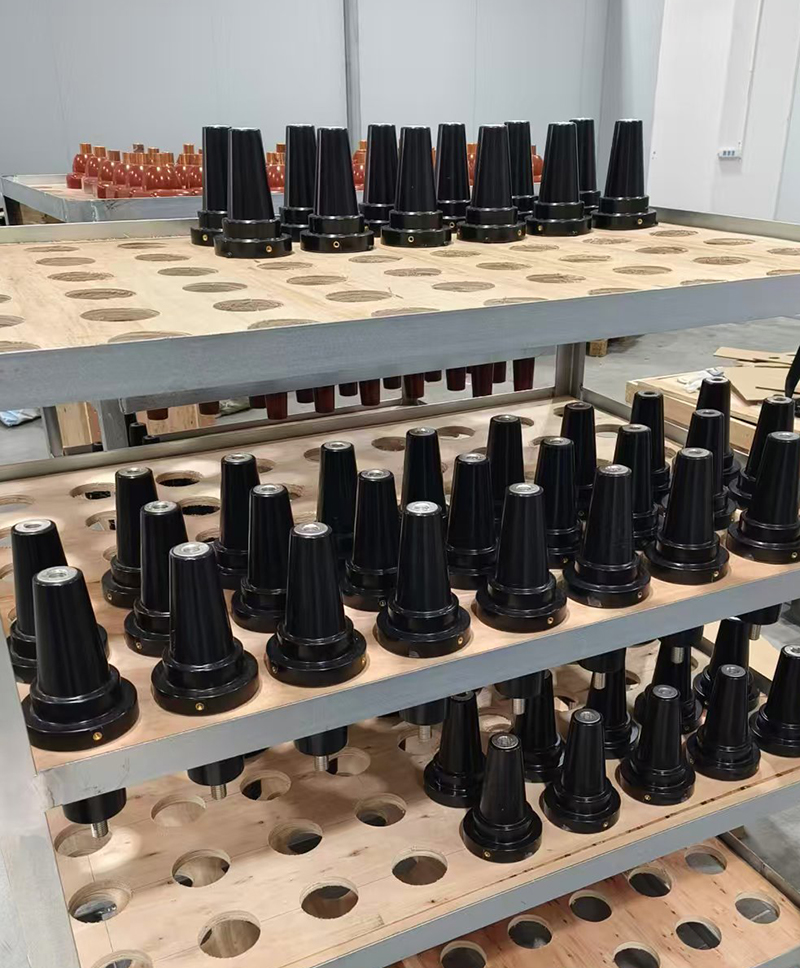

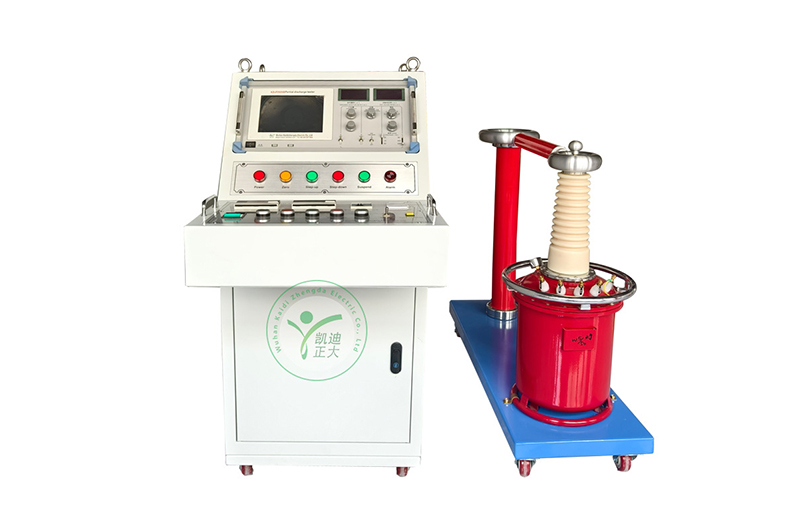

  福建厦门某电缆附件厂采购了武汉凯迪正大生产的10KVA/120KV工频无局放耐压试验装置。该装置是高压电气设备绝缘性能检测的设备，尤其适用于电缆终端、接头、绝缘子等附件的无局部放电耐压试验，确保其在长期运行中的安全性与可靠性。

该装置可用于以下场景：
  电缆附件耐压试验：模拟运行电压，检测电缆终端、中间接头等附件的绝缘强度。
  无局放检测：在工频电压下，检测试品是否存在局部放电现象，评估其绝缘老化或缺陷情况。
  型式试验与出厂试验：适用于电力设备制造企业、检测机构及电网运维单位的质量检验。

产品特点：
  高精度无局放设计：采用低噪声电源与屏蔽结构，背景局放量≤2pC，满足GB/T 16927、IEC 60270等标准要求。
  全自动控制保护：内置过压、过流、闪络保护功能，支持自动升压、计时及数据记录。
  模块化结构：包含调压器、无局放变压器、耦合电容、检测阻抗等，便于现场组装与维护。
  宽电压适用范围：输出电压0~120kV连续可调，满足10kV~35kV电缆附件的试验需求。

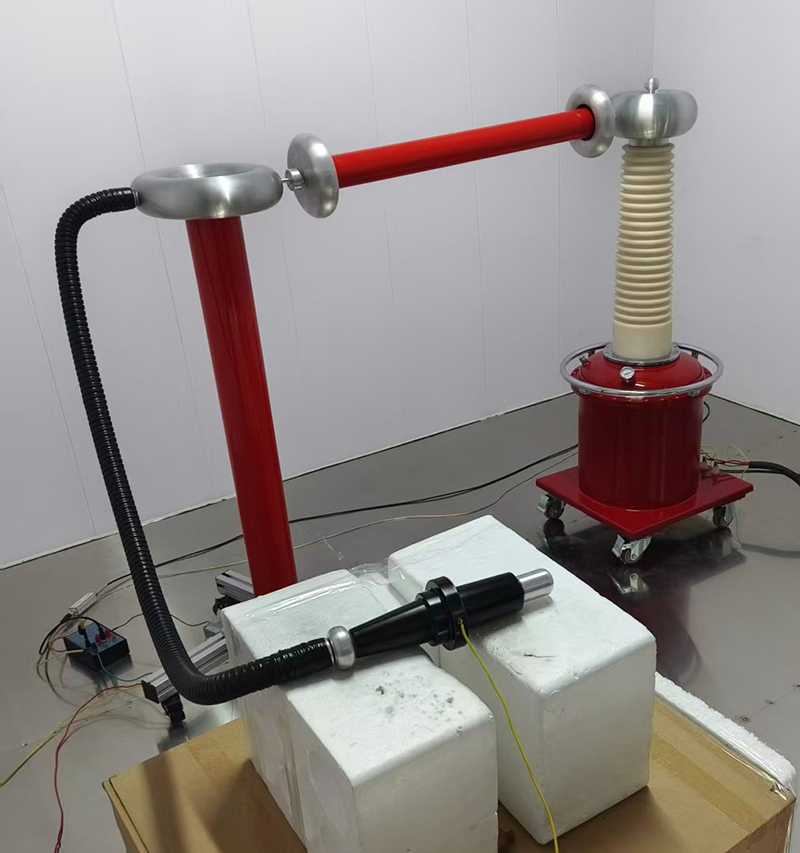

现场培训纪实

  为让客户更快更熟悉的使用产品，武汉凯迪正大技术工程师赴福建客户现场，开展了设备使用培训。培训内容涵盖理论讲解、实操演练、数据解读及故障处理，确保用户能够独立、规范地操作设备。

 1. 培训前准备
  环境检查：确认试验场地干燥、清洁，接地电阻≤0.5Ω，周边无强电磁干扰。
  设备开箱与组装：指导用户依次安装控制台、变压器、耦合电容等部件，重点讲解高压线缆连接与屏蔽接地要求。

 2. 操作流程培训
（1）接线与接地
  高压输出端接试品，检测阻抗串联于接地回路。
  强调接地线截面积≥16mm²，且接地桩深度≥1.5m，确保零电位参考点稳定。

（2）参数设置与升压
  在控制界面设定试验电压（如65kV）、升压速率（1kV/s）、耐压时间（5min）。
  演示手动/自动升压模式，观察局放仪背景值是否稳定（≤2pC）。

（3）局放信号识别
  通过局放仪波形判断放电类型：
  内部放电：脉冲出现在工频周期的第一、三象限。
  表面放电：脉冲分布较宽，幅值随电压升高显著增大。
  指导用户记录放电量、相位等参数，生成试验报告。

（4）安全注意事项
  试验区域设置围栏并悬挂“高压危险”标识。
  操作人员需穿戴绝缘鞋、手套，并保持与试品的安全距离（≥1.5m）。
  紧急情况下使用急停按钮，断开电源后再处理试品。

 3. 典型案例分析
  以某型号电缆终端为例，试验电压升至58kV时局放量突增至15pC。经排查为终端表面污秽导致沿面放电，清洁后局放量降至3pC以下。通过实例强化用户对故障诊断的理解。

 4. 维护与保养
  定期检查变压器SF6充气量及绝缘电阻。
  长期停用时每月通电1次，防止元器件受潮。
  局放仪每年需送第三方校准，确保测量精度。
