成都计量院采购充电桩冲击电压发生器获得武高所检定报告

作者:雷工来源:武汉凯迪正大电气有限公司日期:2022-11-30 10:39:18阅读:

  根据最新版的中华人民共和国能源行业标准NB/T 33008.2-2018电动汽车充电设备检验试验规范第2部分:交流充电桩计量检定规程发布,其中5.11.3 冲击耐压试验的需求,成都计量院采购我司KDLJ-30雷电冲击电压发生装置。

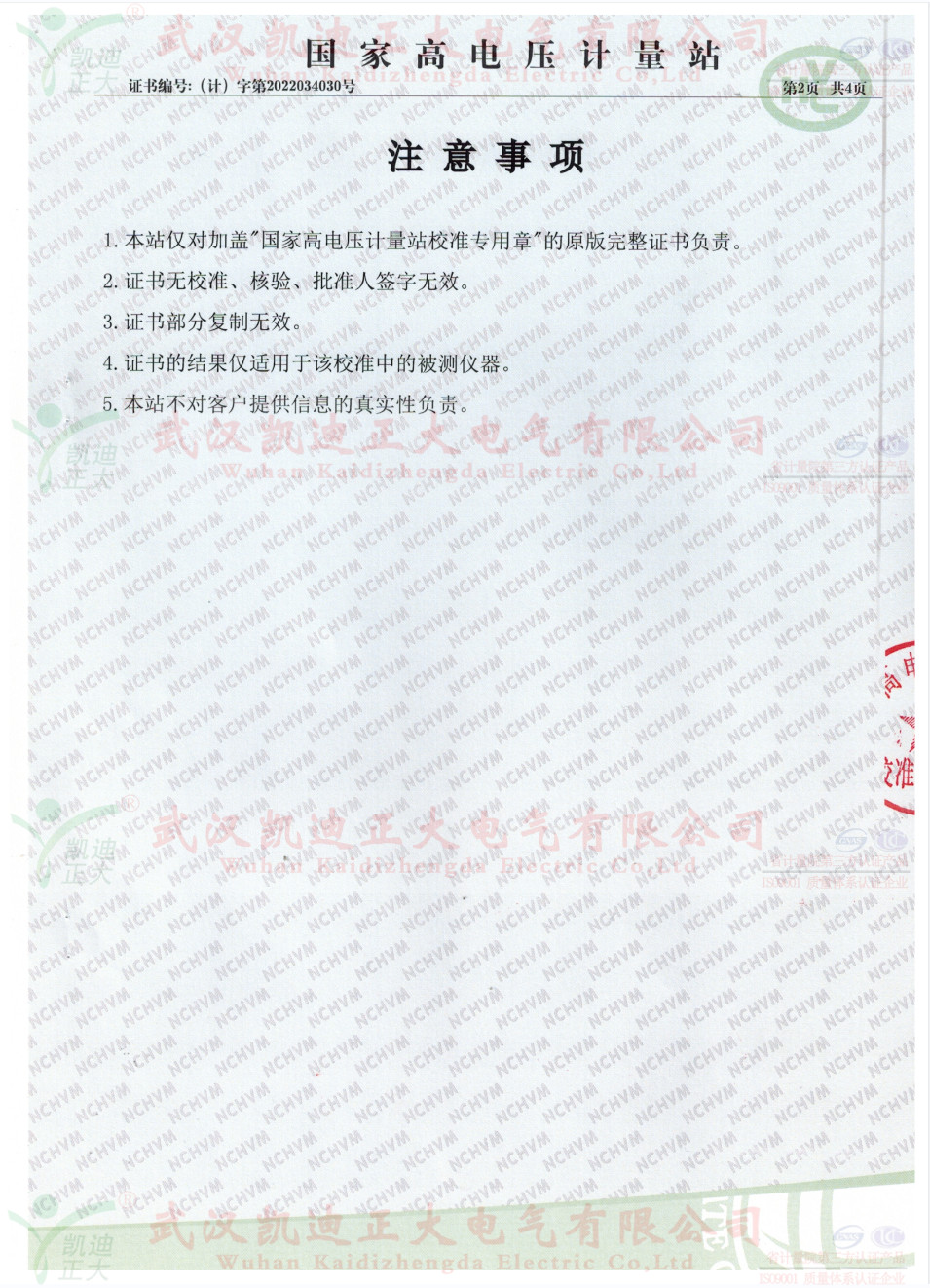

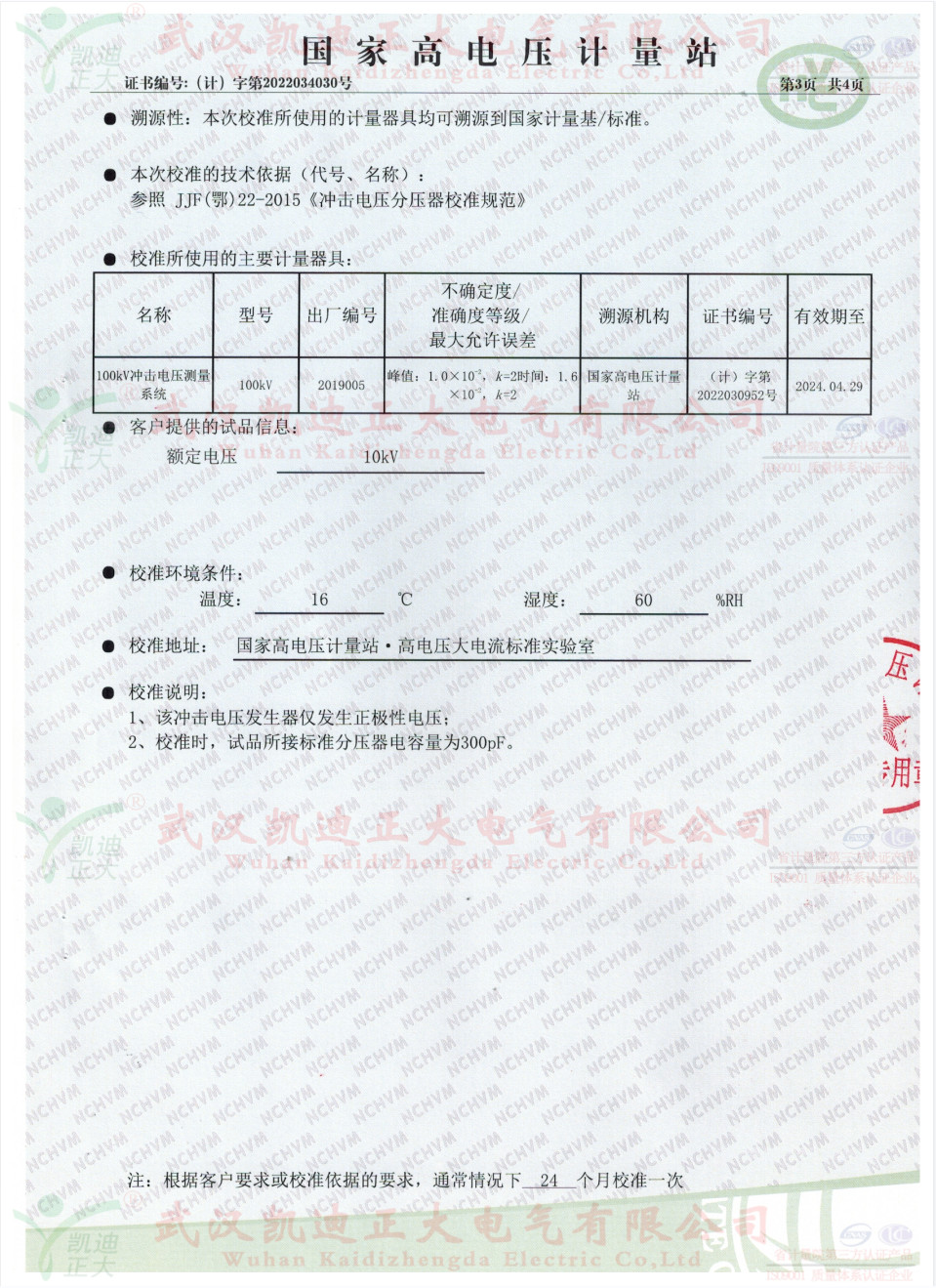

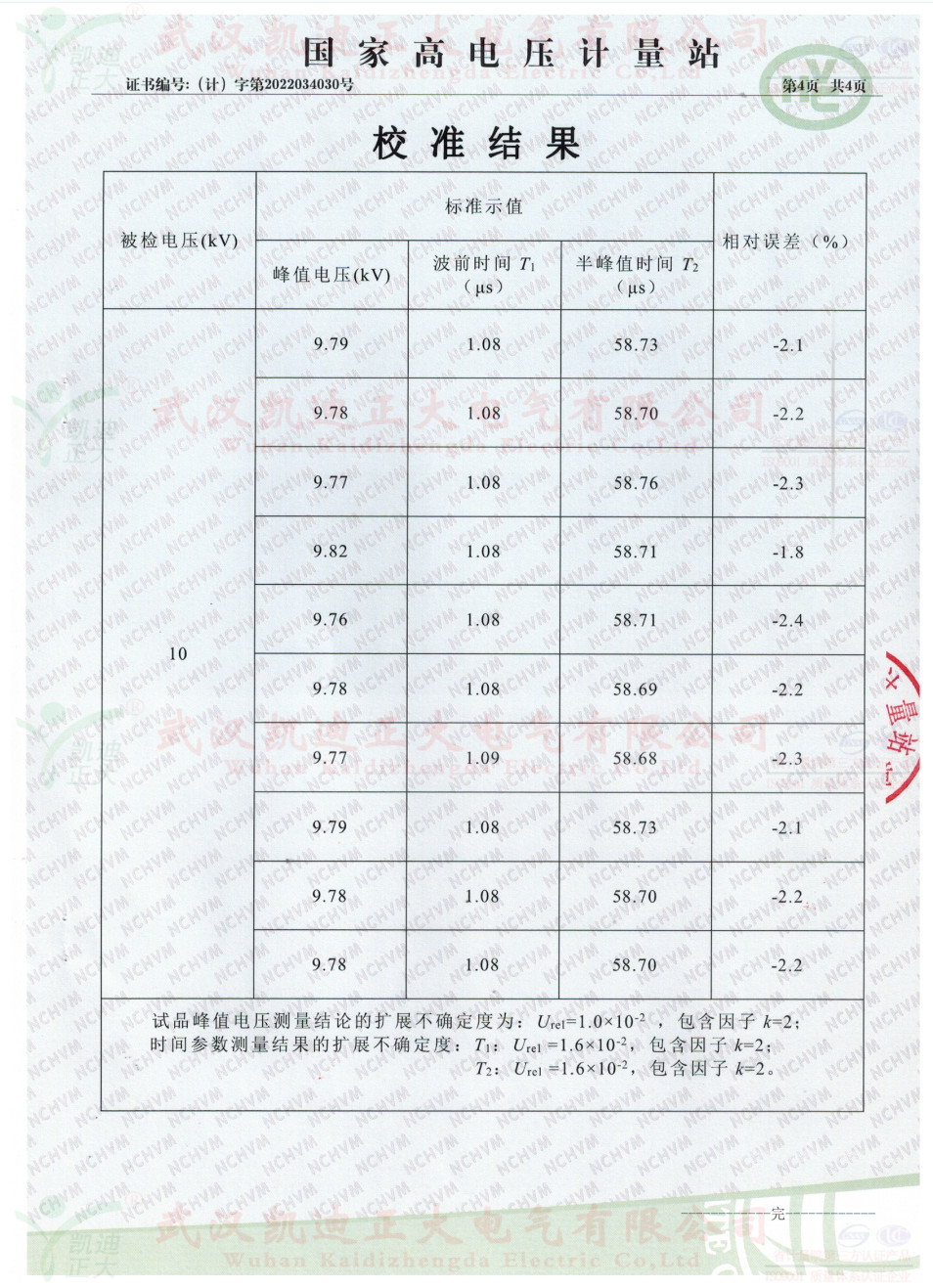

  KDLJ-30雷电冲击电压发生装置获得国家高电压计量站(武高所)校准证书(计)字第2022034030号,校准依据参照JJF(鄂)22-2015检定合格,符合标准。10kV冲击电压发生装置用于充电桩,新能源汽车,太阳能,低压成套,低压电器,高低压开关等的检测雷电冲击试验。

  国家能源局发布NB/T33008.2-2018

  5.11 绝缘性能试验

  5.11.1 绝缘电阻试验

  在充电桩非电气连接的各带电回路之间、各独立带电回路与地(金属外壳)之间按表5规定施加直流电压,绝缘电阻不小于 10MΩ.

  5.11.2 介电强度试验

  在充电桩非电气连接的各带电回路之间、各独立带电回路与地(金属外壳)之间按表5规定施加1mir工频交流电压(也可采用直流电压,试验电压为交流电压有效值的1.4倍),试验时,充电桩泄漏电流值不应大于 10mA,试验部位不应出现绝缘击穿或闪络现象。

  对采用绝缘材料外壳的充电桩进行试验,按照 GB/T 7251.1-2013中 10.9.4的方法进行试验。

  5.11.3 冲击耐压试验

  在充电桩非电气连接的各带电回路之间、各独立带电回路与地(金属外壳)之间按表5规定施加3次正极性和3次负极标准雷电波的短时冲击电压,每次间隙不小于 5s,脉冲波形 1.2/50us,电源阻抗500Ω.试验时其他回路和外露的导电部分接地,试验过程中,试验部位不应出现击穿放电,允许出现不导致损坏绝缘的闪络:如果出现闪络,则应复查介电强度,介电强度试验电压为规定值的75%。

  表5绝缘试验的试验等级

  1、额定绝缘电压U≤60V 绝缘电限试验仪器的电压等级250V 介电强度试验电压1.0(1.4)kV 冲击耐压试验电压±1.0kV

  2、额定绝缘电压60

  3、额定绝缘电压300

  出厂试验时,介电强度试验允许试验电压高于表中规定值的10%,试验时间1s.

  5.12 接地试验

  检查充电桩的接地部件应符合以下的规定:

  a)充电桩金属壳体应设置接地螺栓,用量规或游标卡尺测量其直径不应小于 6mm,且有接地标志。 b)充电桩的门、盖板、覆板和类似部件,应采用保护导体将这些部件和充电桩主体框架连接,用

  量规或游标卡尺测量保护导体的截面积不应小于 2.5mm2

  c)通过电桥、接地电阻试验仪或数字式低电阻试验仪测量,充电桩内任意应该接地的点至总接地

  之间的电阻不应大于0.1Ω,测量点不应少于3个;如果测量点涂敷防腐漆,需将防腐漆刮去,露出非绝缘材料后再进行试验,接地端子应有明显的标志。

  5.13 待机功耗试验

  对于具备待机功能的充电桩(一机双充及以下),在额定输入电压下,仅保留其后台通信、状态指示灯等基本功能的状态。充电桩的待机功耗不应大于 15W。

  继大连产品质量检验研究院采购低压开关柜检测设备KD7742智能耐压绝缘测试仪获大连计量检验检测研究院有限公报告,宿迁产品质量技术研究院采购KDLJ-30雷电冲击电压发生装置获得国家高电压计量站证书,这次成都计量院采购KDLJ-30雷电冲击电压发生装置获得国家高电压计量站(武高所)校准证书。

  我司专注规范化低压成套开关设备和控制设备试验中心,根据国家电网公司关于印发《国家电网公司质量监督工作规定》和《国家电网公司电力低压成套开关柜规定》的通知进行采购物资。
