电气设备冲击电压试验操作规程指导

作者:胡祥森来源:武汉凯迪正大电气有限公司日期:2022-09-05 11:40:26阅读:

  本操作规程规定了安全操作注意事项、冲击试验操作步骤、冲击电压发生器维护保养等,目的是规范操作、保证试验结果的准确性,为设备运行、监督、检修提供依据。

  一、安全操作注意事项

  1、设备升压前,需对试验区域人员进行清离,有条件情况下请设备警示带;

  2、设备接线时,须提前对发生器本体电力进行放电,并接地,以保证试验人员安全;

  3、冲击试验操作过程中,请至少配置两个试验人员,其中一人接线,另一人检查,确 保接线无误;

  4、试验完毕后,试验人员须要先按下“停止实验”按钮,再按下“紧急停止”按钮后,方可人员离开控制台,进入试验区域;

  5、需定期检查设备接地线等是否牢靠,是否有断裂或松动现象。

  二、冲击试验操作步骤

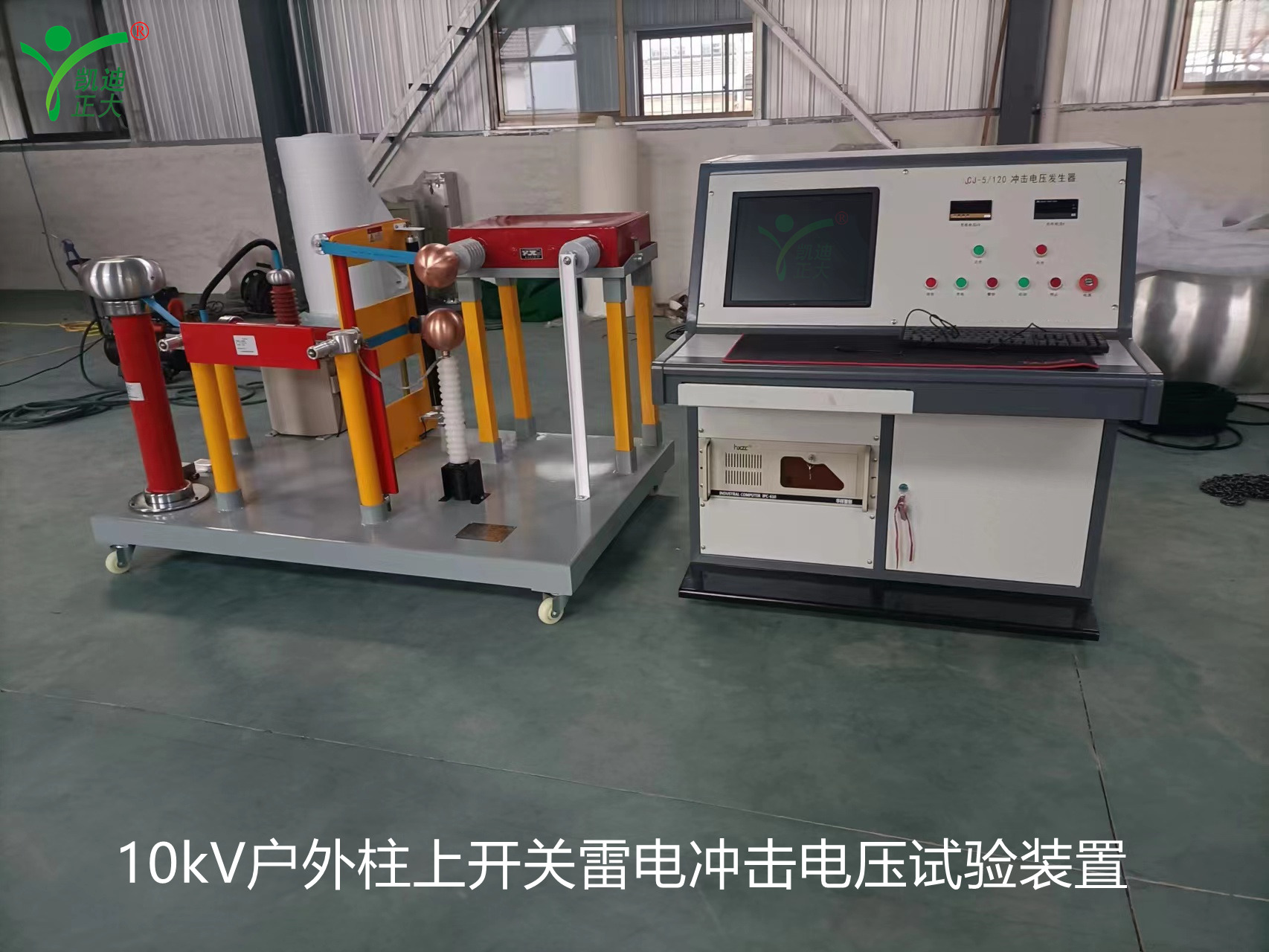

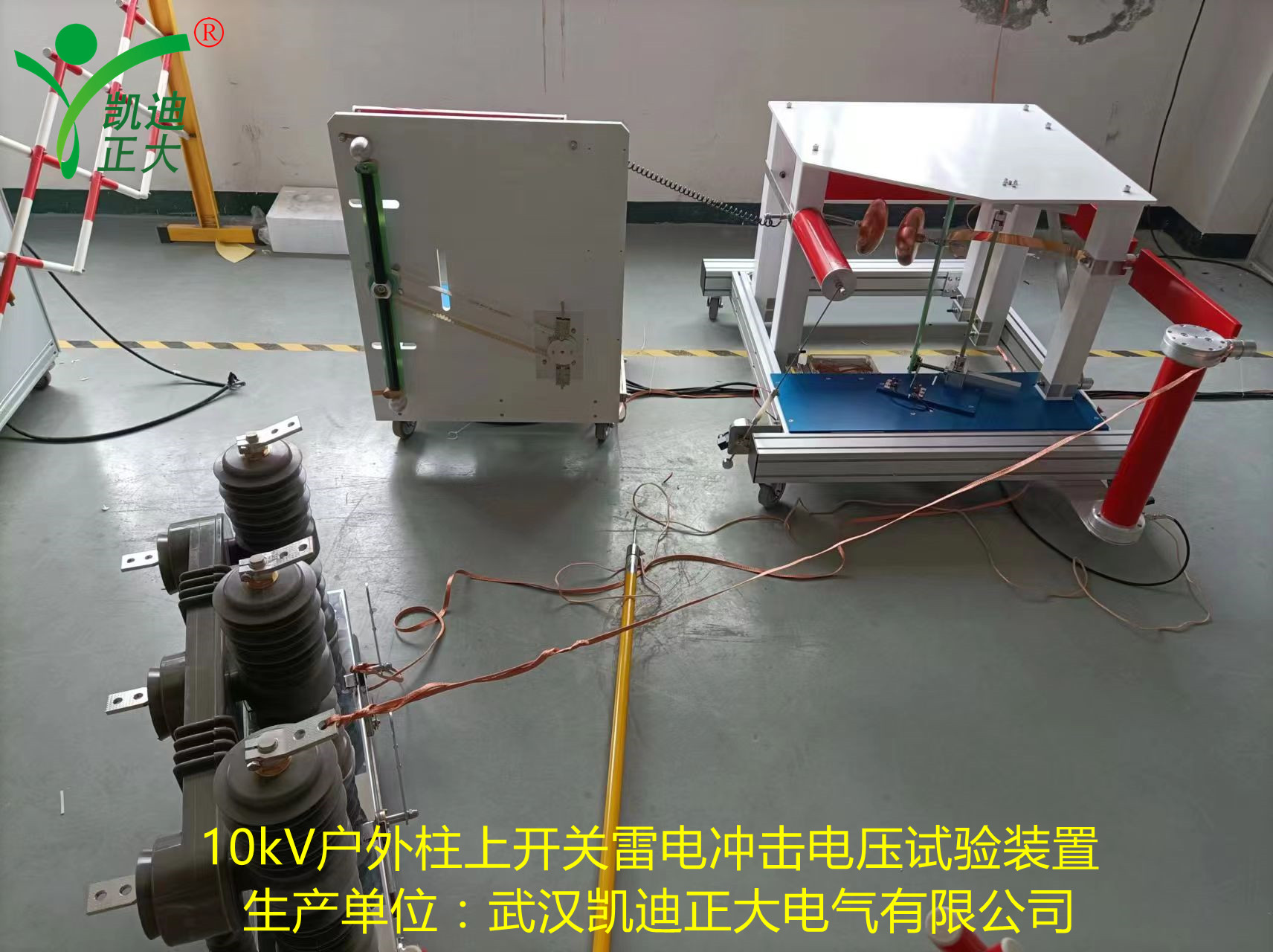

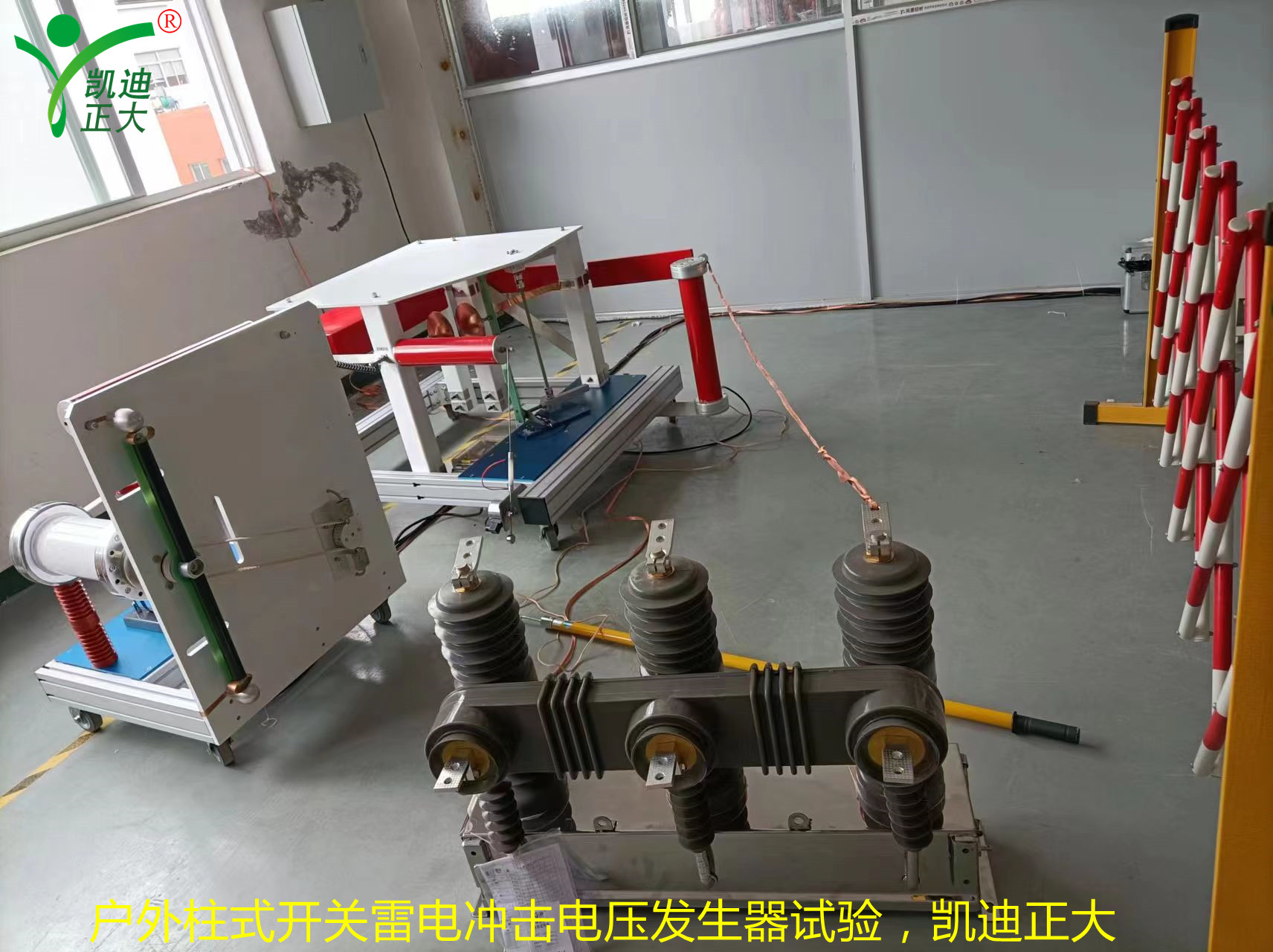

  下面以开关柜冲击电压试验为例,详细讲解冲击电压试验的操作步骤。

  (一)被试品接线

  1、试验人员进入试区后,首先确保接地棒是挂在冲击电压发生器本体上后,才能对被试品进行接线;

  2、由于只能一相一相对开关柜进行冲击试验,请提前考虑需对哪一相进行试验。当高压引线接到被试品后,如果打A相对地测试,先把开关柜合闸,则把高压引线接到A相,然后B、C两相短接接地。

  (二)测试

  1、分别打开冲击控制及测量系统

  2、测量系统设置

  a、在测量软件主界面中设定冲击极性、预计输出电压。10kV开关柜雷电全波时设置75kV或85kV。通常相间对地之间耐压为75kV,端口之间耐压为85kV.

  b、设置完成后点击“确定”,再点击“开始测试”,即与示波器建立通信连接,可以做试验了;

  e、改变设置或试验完成,先点击“停止测试”,再点击“设置示波器”或“退出系统”。

  3、控制系统设置

  a、设置充电电压,首先考虑开关柜额定电压等级,确定冲击电压在额定电压100%情况下是多高,然后在调波阶段冲击电压不能过高,保证在小于 70%,大于或等于50%额定电压下进行调波;

  d、设置实验次数,高压开关柜每相做正负15次,充电次数可以设置成15,当到达设定的次数,发生器自动接地停止试验;

  e、打开“紧急停止”按钮,然后点击“开始试验”,这时发生器自动响铃,然后开始充电;

  f、试验完成后,按下“急停”,发生器挂上接地棒。

  三、冲击电压发生器维护保养

  冲击发生器是高压试验装置,为保证人身及设备安全,需经常对设备进行维护。维护需注意以下几点:

  1、为免积灰尘,应经常揩抹发生器,尤其是绝缘拉杆等表面要保持清洁。(注:千万不要用水、酒精等液体擦拭);

  2、设备使用一段时间后,各机械传动部分需加润滑油或黄油。建议每月加一次,具体可根据实际情况来操作;

  3、保证设备有良好的使用环境(状态),即保证接地电阻≤0.5欧姆;

  5、如出现点火脉冲系统工作不正常现象,应检查点火脉冲系统各处是否存在短路或开路情况,如有请先处理后再进行操作;

  6、如发生器各部件出现漏油或内有异常声响时,应立即停止使用,待核实原因修理完毕并经试验合格后,方可投入继续使用。如出现异常,建议不要私自拆开设备,请直接与厂家联系;

  7、发生器长期不用时,应定期对控制箱进行通电,建议一月通电一次。
