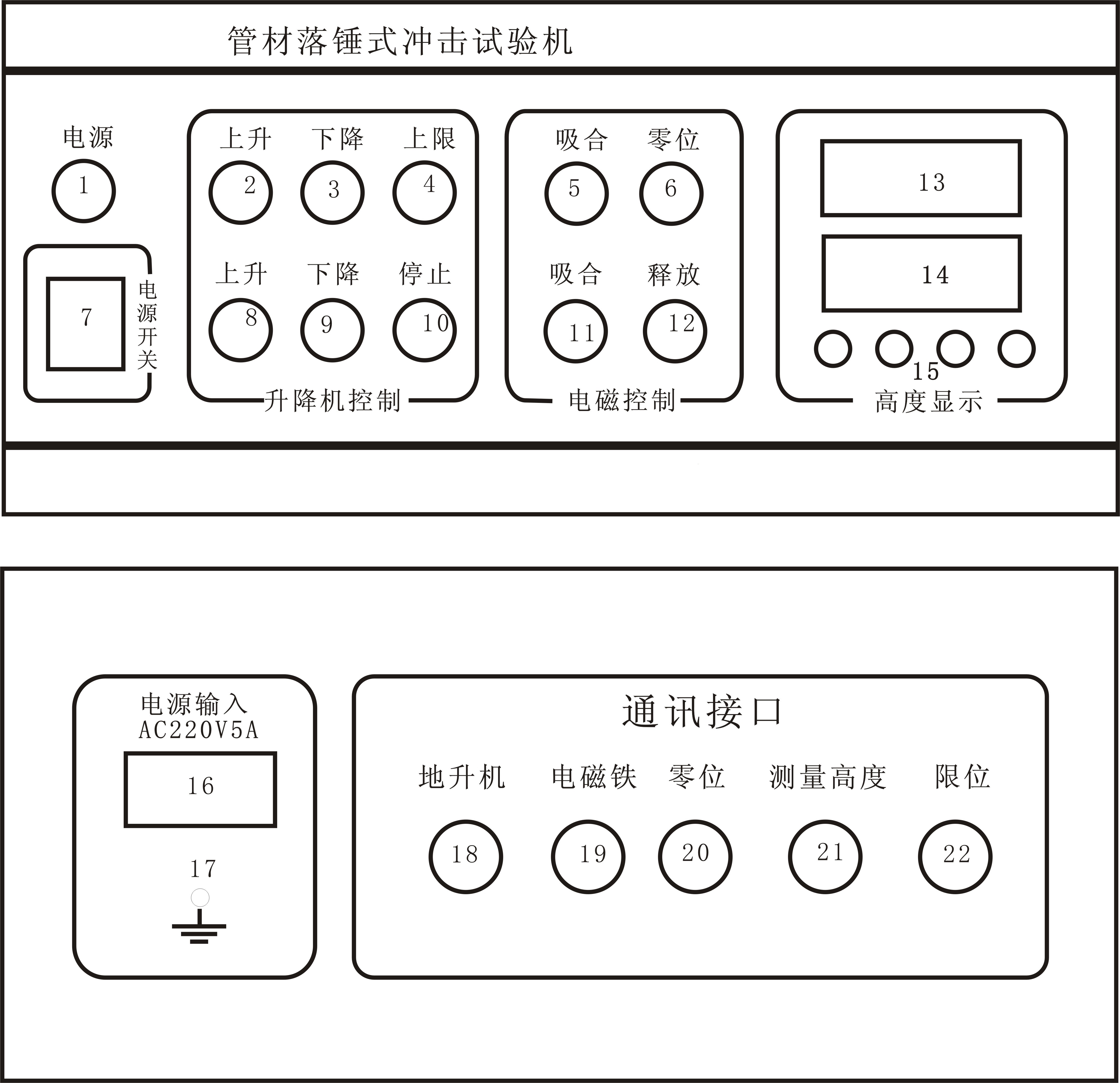

1、为电源指示灯,电源接开关合上后亮起。
2、上升指示灯,提升机上升时亮起。
3、下降指示灯,提升机下降时亮起。
4、上限指示灯,亮起时表示到了最高位,或最高点限位开关没有接入。
5、电磁铁吸合指示灯,电磁铁得电亮起
6、零位开关,当管材升到零位点时灯亮起。
7、电源开关
8、9、10、为升降机动作按钮,控制落锤的高度
11、12、电磁铁动作按钮,控制电磁体提起落锤和释放落锤。
13、显示提起的高度。14、显示设置高度报警
15、设置按钮,从左到右依次为设置、右移、上加、复位。
16、电源输入,AC220V带保险丝5A。
17、接地端,工作时须接地
18、19、20、21、22、通讯接口,与试验机通讯。
