控制台：
工频耐压试验是鉴定电力设备绝缘强度的最严格、最有效和最直接的方法。它能检查出那些危险性较大的集中缺陷，对判断电力设备能否继续参加运行具有决定性作用，是保证设备绝缘水平、避免发生绝缘事故的重要手段。

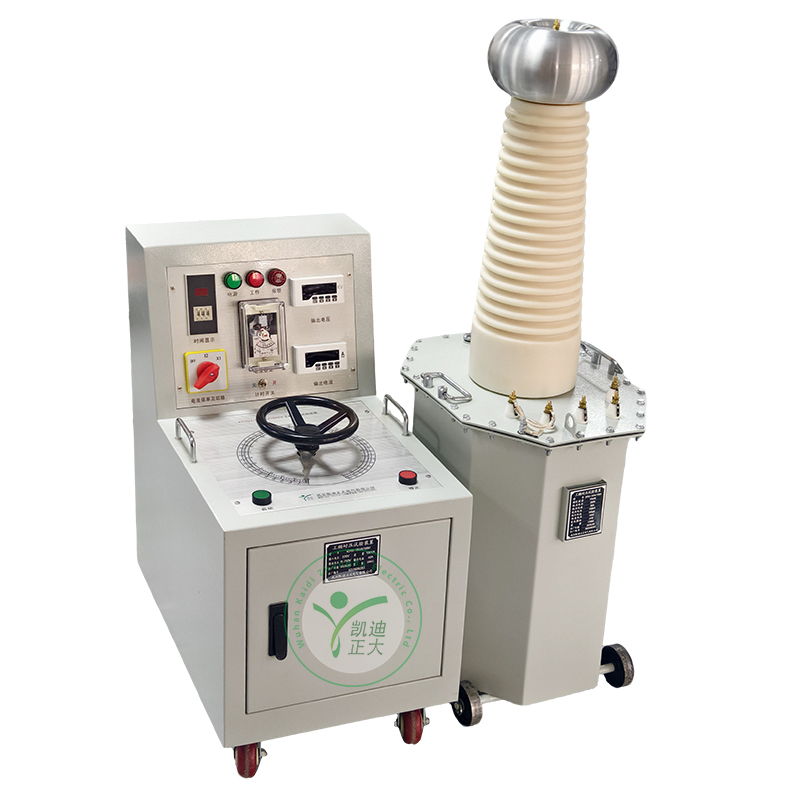

     KDYDJ-10kVA/100kV 工频耐压试验装置是根据国家最新电力行业标准而设计的、性能先进的耐压试验设备，用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。本产品是高压试验变压器的配套设备。其性能优越、功能多，体积小，重量轻，使用可靠，外形美观，操作维修方便。

试验变压器：
油浸式试验变压器又称升压器，它是发电站、供配电系统及科研单位等广大用户的基本试验设备，用于对各种电气产品、电器元件、绝缘材料等进行规定电压下的绝缘强度试验，考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。

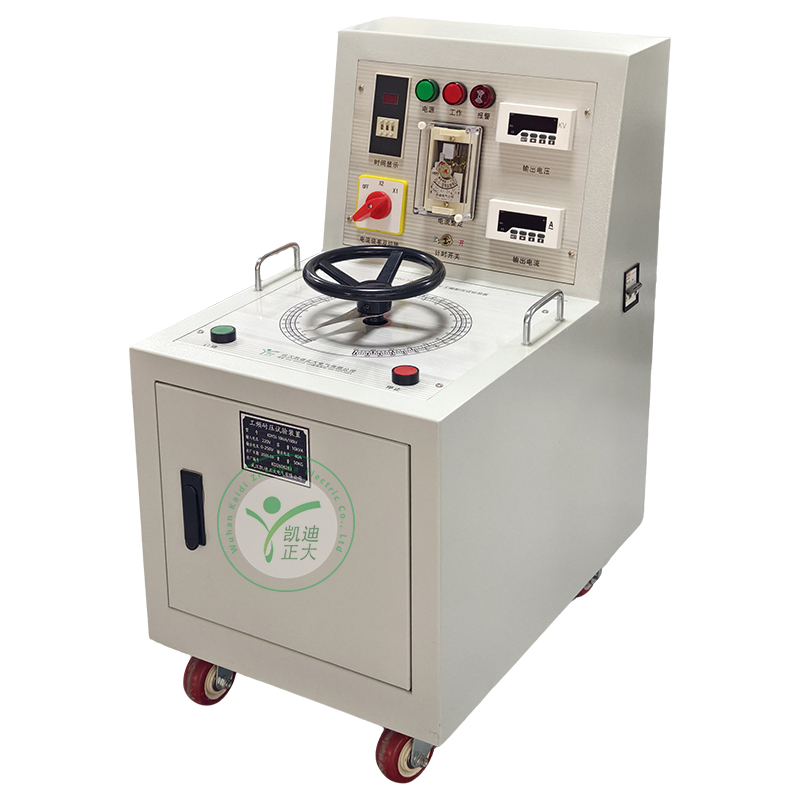

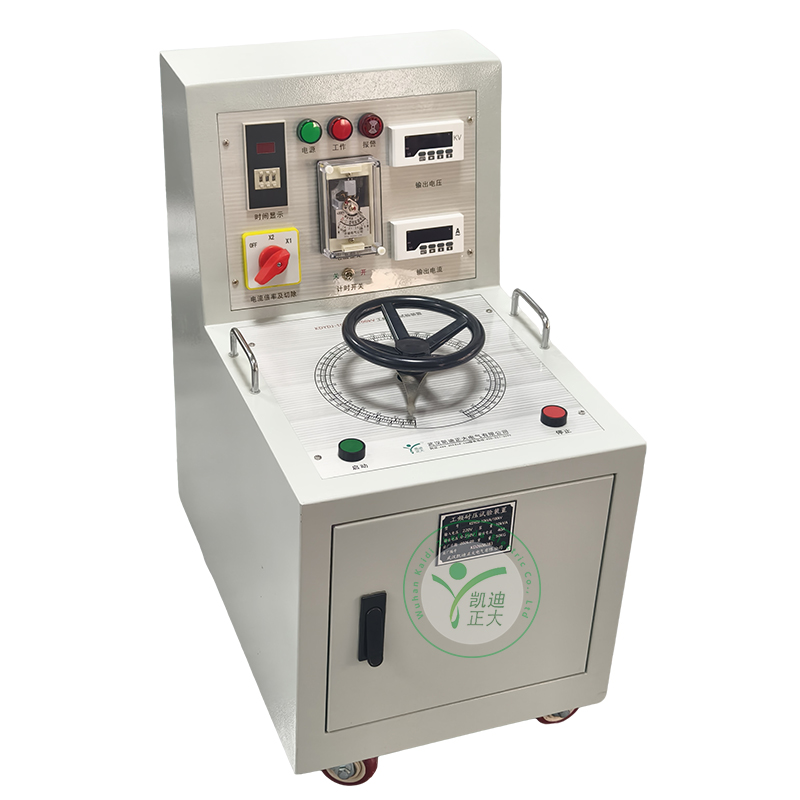

控制台：
1、高压电压 低压电流  零位指示  电源指示 工作指示 计时指示.
2、配有低压输入电流表及过流保护电路。
3、配有时间继电器，可对试验时间进行有效控制。
4、配有隔离刀闸，通过刀闸可使电源回路有一个明显的断口。
5、过流保护、零位启动保护、声光语言报警提醒
6、采用新型时间继电器，计时范围更广（1S～99H）
7、采用新型电流继电器，更精确、更可靠，确保人身及设备安全。
8、试验变压器高压线圈为圆筒多层塔式，优质聚酯漆包线及高耐压值绝缘材料绕制而成。
9、试验变压器配以同等电压等级和同等容量的电容、硅堆及高压直流微安表，可组装成直流高压试验装置，可以测量高压直流泄漏电流。
10、具有重量轻、体积小、移动方便、性能优越等特点。

试验变压器：
本系列产品铁芯为单相芯式，采用优质冷轧取向硅钢片叠制而成，紧固方式采用钢材作夹件。高压线圈为圆筒多层塔式，由优质聚酯漆包线及高耐压值绝缘材料绕制而成。低压线圈在外。仪表线圈为一独立绕组，一般情况下为100V。壳体为八角形，10KVA以上的试验变压器装有可移动的铁轮。具有重量轻、体积小、移动方便、性能优越等特点。


                                                    控制台：

规格	容量	输 入 电 源			输  出 电 压		重量（kg）
		相数	（V）	（A）	（V）	（A）
2/220	2	1	220	10	0-250	8	14
3/220	3	1	220	15	0-250	12	16
5/220	6	1	220	25	0-250	20	18
10/220	10	1	220	50	0-250	40	45
15/380	15	2	380	37.5	0-430	34.8	70
20/380	20	2	380	50	0-430	46.5	90
25/380	25	2	380	62.5	0-430	58.1	120
30/380	30	2	380	75	0-430	69.7	140
50/380	50	2	380	125	0-430	116.2	160
100/380	100	2	380	250	0-430	232.5	250
说明：如有特殊参数要求，可按用户的技术参数进行设计制作。

                                                    计时范围：0-999S    电压精度  ≤1.5% ±1个字(F.S)   电流精度  ≤1.5% ±1个字(F.S)

                                                    试验变压器：

规格	容量 kVA	低压侧		高压侧		高压侧（交直流变压器）		测量变比	60分钟温升℃	阻抗电压％	空载电流 ％	质量 kg
		电压 V	电流 A	交流输出		直流输出
				电压kV	电流 mA	电压kV	电流
1.5/50	1.5	200	7.5	50	30	70	21.4	500	50	10	<4	19.5
3/50	3	200	15	50	60	70	42.9	500	50	10	<4	27
6/50	6	200	25	50	100	70	71.4	500	50	10	<4	52
10/50	10	200	50	50	200	70	142.9	500	50	10	<4	70
15/50	15	400	37.5	50	300	70	214.3	500	50	8	<4	75
20/50	20	400	50	50	400	70	285.7	500	50	8	<4	80
30/50	30	400	75	50	600	70	428.6	500	50	8	<4	90
50/50	50	400	125	50	1000	70	714.3	500	50	8	<4	95
10/100	10	400	50	100	100	140	71.4	1000	50	10	<4	110
15/100	15	400	37.5	100	150	140	107.1	1000	50	8	<4	150
20/100	20	400	50	100	200	140	142.9	1000	50	8	<4	215
30/100	30	400	75	100	300	140	214.3	1000	50	8	<4	250
50/100	50	400	125	100	500	140	357.1	1000	50	8	<4	290
10/150	10	200	50	100	66.7	140	47.6	1500	50	10	<4	180
15/150	15	400	37.5	150	100	210	71.4	1500	50	8	<4	200
20/150	30	400	50	150	133.3	210	95.2	1500	50	8	<4	220
30/150	30	400	75	150	200	210	142.9	1500	50	8	<4	280
50/150	50	400	125	150	333.3	210	238.1	1500	50	8	<4	340
