产品概述

　　该装置主要针对10kV、35kV、110kV电缆，110kV及以下电压等级GIS，开关等变电站设备，110kV/63000kVA主变的交流耐压试验设计制造。电抗器采用多只分开设计，既可满足高电压、小电流的设备试验条件要求，又能满足象10kV电缆这样的低电压的交流耐压试验要求，具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位的常用耐压设备。

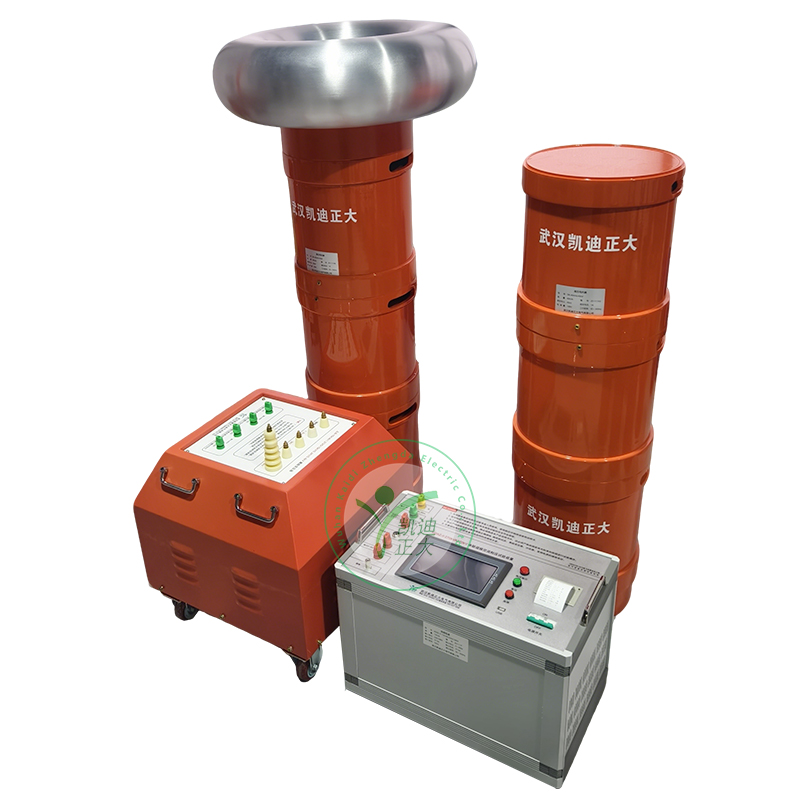

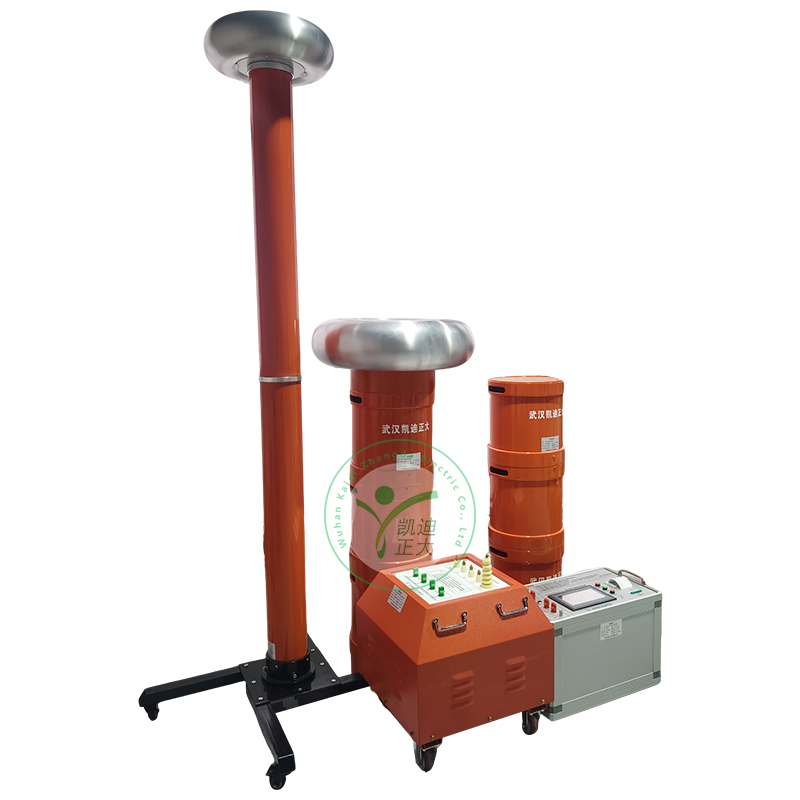

　　该装置主要由变频控制电源、励磁变压器、电抗器、电容分压器组成。

设备遵循标准

　　《电气装置安装工程电气设备交接试验标准》 GB50150-2006

　　《高压谐振试验装置》 DL/T 849.6—2004

　　《电抗器》 GB10229.88

　　《电力设备预防性试验规程》 DL/T596-1996

　　《耦合电容器和电容分压器》 IEC358(1990)

技术指标

　　1、额定电压

　　45kV---满足10kV电缆的交流耐压试验;工作频率：30-300Hz,

　　试验电压不超过22kV,试验时间5min;

　　90kV---满足35kV电缆的交流耐压试验;工作频率：30-300Hz,

　　试验电压不超过52kV,试验时间60min;

　　135kV---满足110kV电缆的交流耐压试验;工作频率：30-300Hz,

　　试验电压不超过128kV,试验时间60min;

　　270kV---满足110kV以下电压等级GIS，开关等变电站设备的交流耐压试验;工作频率：30-300Hz,试验电压不超过265kV,试验时间1min;

　　180kV---满足110kV/63000kVA主变的交流耐压试验;工作频率：45-65Hz,试验电压不超过160kV,试验时间1min;

　　2、输出电压波形畸变率：<1.0%

　　3、允许连续工作时间：额定条件下一次性工作60分钟;

　　4、装置自身品质因数：Q≥30(f=45Hz)

　　5、装置输出波形：正弦波

　　6、输入电源：三相380V或单相220V

　　7、频率调节范围：30Hz～300Hz

　　8、系统测量精度：1.0%

　　9、装置具有过压、过流、零位启动等保护功能

主要功能及其技术特点：

　　1、装置具有过压、过流、零位启动、系统失谐(闪络)等保护功能，过压过流保护值可以根据用户需要整定，试品闪络时闪络保护动作并能记下闪络电压值，以供试验分析。

　　2、整个装置单件重量很轻，便于现场使用。

　　3、装置具有三种工作模式，方便用户根据现场情况灵活选择，提高试验速度。工作模式为：全自动模式、手动模式、自动调谐手动升压模式.

　　4、能存储和异地打印数据，存入的数据编号是数字，方便的帮助用户识别和查找。

　　5、装置自动扫频时频率起点可以在规定范围内设定，扫频方向可以向上、向下选择，同时液晶大屏幕显示扫描曲线，方便使用者直观了解是否找到谐振点。

　　6、采用了DSP平台技术，可以方便的根据用户需要增减功能和升级，也使得人机交换界面更为人性化。

设备主要配置及技术参数说明

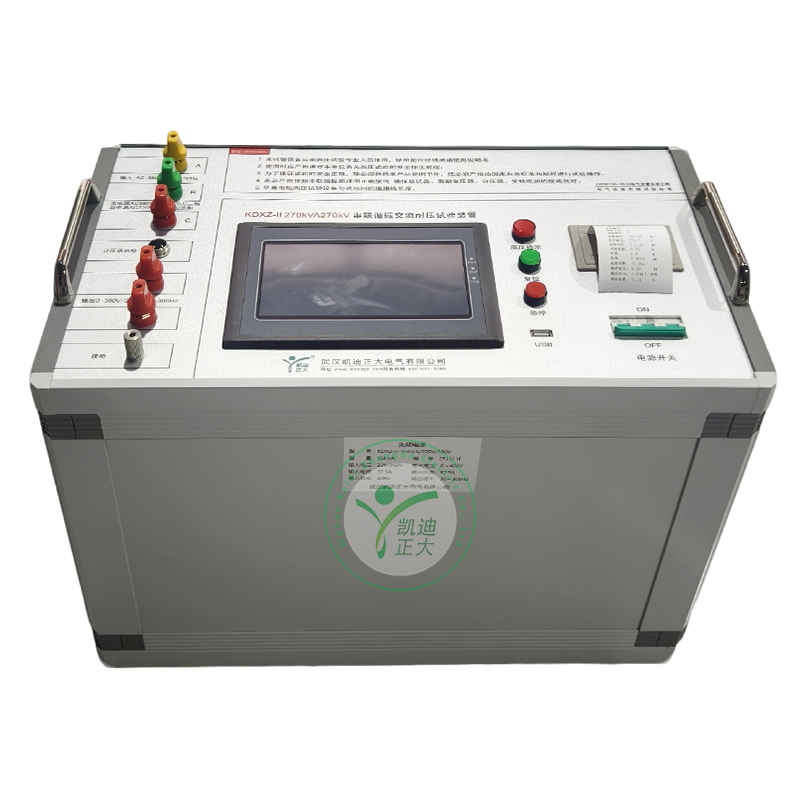

　　1.变频电源一台

　　额定功率：15kW;

　　输入电压：三相 380V或单相220V±5% 50Hz

　　输出电压：0～400V可调

　　输出电压频率：30～300Hz

　　0.1Hz步进可调

　　频率不稳定度≤0.02%

　　输出电流：0～37.5A

　　2.高压电抗器(共六台)

　　额定容量：45kVA

　　额定工作电压：45kV

　　额定工作电流：1A

　　额定电感量：90H

　　连续工作时间：60min

　　温 升：小于65k

　　工作频率：30~300Hz

　　3.激励变压器(一台)

　　额定容量：15kVA

　　输入电压：400V

　　输出电压：4/8/16kV

　　输出电流：3.75/1.875/0.9375A

　　4.电容分压器(一套)

　　自身电容量：500pF

　　额定电压：270kV

　　工作频率：30～300Hz

　　不确定度：1.5%

　　额定电压: 270kV/500pF

　　5.测试线及附件壹套
