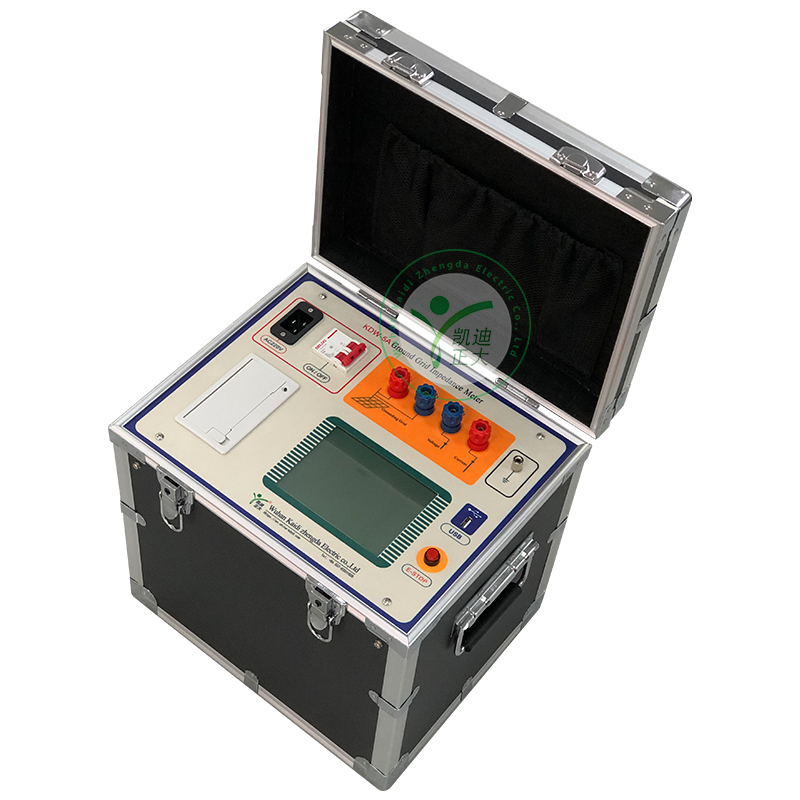

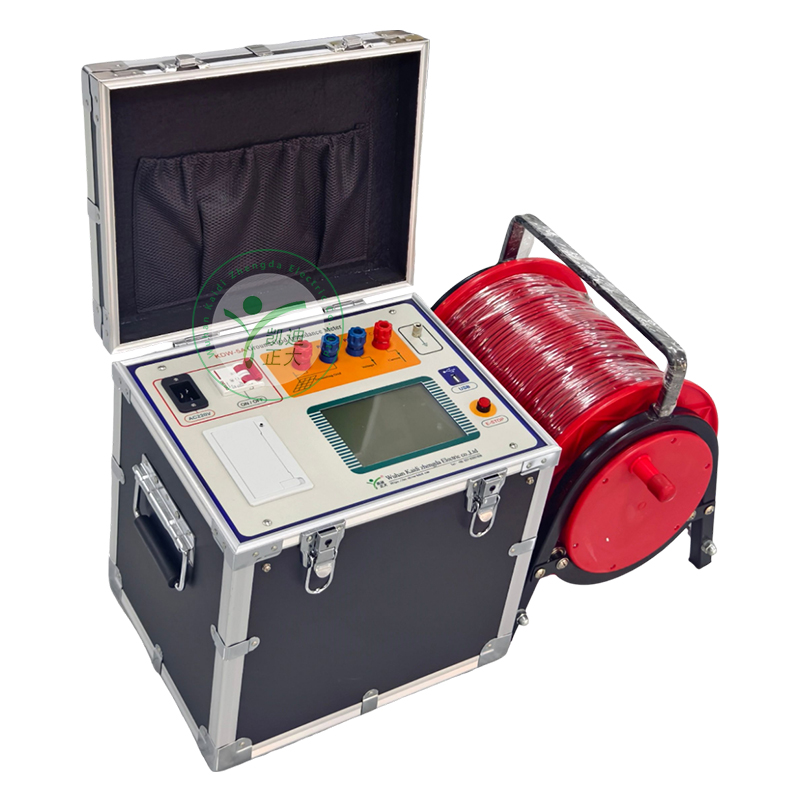

KDW-5A 接地网阻抗测试仪是一种高精度测试仪器，广泛应用于变电站等领域，用于测试接地电阻及相关参数。该仪器具有体积小、重量轻、携带方便、抗干扰能力强、精度高等特点。仪器采用一体化结构，内置变频电源模块，输出电源频率连续可调，频率可更改为 45Hz 或 55Hz，内置高速处理器核心，并采用高端数字滤波技术，从而有效避免了工频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。大量现场测试和用户使用情况表明，在变电站恶劣的电磁环境下进行接地网测试时，该接地网接地电阻测试仪的测量数据准确、稳定、重复性好，是测量大中型接地网特性参数的常用仪器。

　　全触摸大液晶显示屏

　　操作简单。仪器配备高端全触摸液晶屏及大图形化操作界面，每个流程都非常清晰，操作人员无需额外专业培训即可使用。一键即可完成整个测量过程，是很智能化测量装置。

　　变频技术，精确测量

　　抗干扰能力强。仪器内部变频电源模块为仪器测量提供输出电源，频率可更改为 45Hz 或 55Hz，并采用数字滤波技术，从而有效避免了现场各种工频干扰信号，使仪器能够实现高精度、准确可靠的测量。

　　DSP 高速处理器

　　精准快速。仪器采用专业的 DSP 高速数字信号处理器作为处理核心，在保证测量数据准确的前提下，提升了仪器本身的运算和处理能力。

　　全过程智能测控

　　在内部高性能处理核心的支持下，仪器在测量全过程中快速、自动地完成电流输出、电压采集、频率变换等一系列复杂的计算步骤。仪器可自动判断电流回路阻抗，并根据阻抗自动调节不同频率电源的输出电流值(最大输出电流 5A)。测试任务可自动完成，无需人工干预。仪器的测量内容包括接地网的接地阻抗 Z、纯电阻分量 R 和纯电感分量 X。

　　海量存储数据

　　仪器内部配备日历芯片和大容量存储器，可按时间顺序保存测试结果，随时查阅历史记录并打印输出。

　　PC 端数据处理

　　仪器测量的数据可通过 U 盘导出，然后在 PC 端进行相关数据的查询和管理。

　　使用条件：-10℃～40℃，相对湿度 < 80%

　　抗干扰原理：变频法

　　电源：AC 220V ± 10%，允许使用发电机

　　测量输出电流：1A ～ 5A 可调

　　测量输出电压：0V ～ 400V

　　测试电源频率：50, 60Hz 单频 45/55Hz、55/65Hz、47.5/52.5Hz、57.5/62.5Hz 自动双频

　　输出额定功率：2000W

　　分辨率：接地阻抗：0.0001Ω

　　阻抗角：0.0001°

　　精度：接地阻抗：±(读数 × 1% + 0.002Ω) ;阻抗角：±(读数 × 1% + 0.02°)

　　电阻测量范围：0.001Ω ～ 5kΩ

　　外型尺寸：370mm(长) × 295mm(宽) × 358mm(高)

　　存储容量：100 组，支持 U 盘数据存储

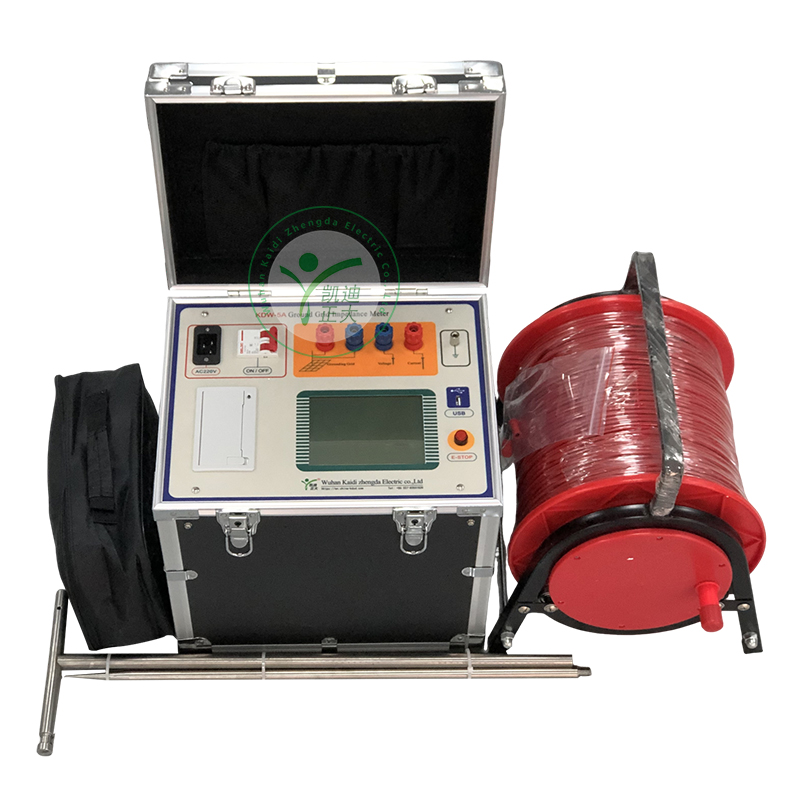

　　重量：主机 22 Kg，接地桩 7 Kg
