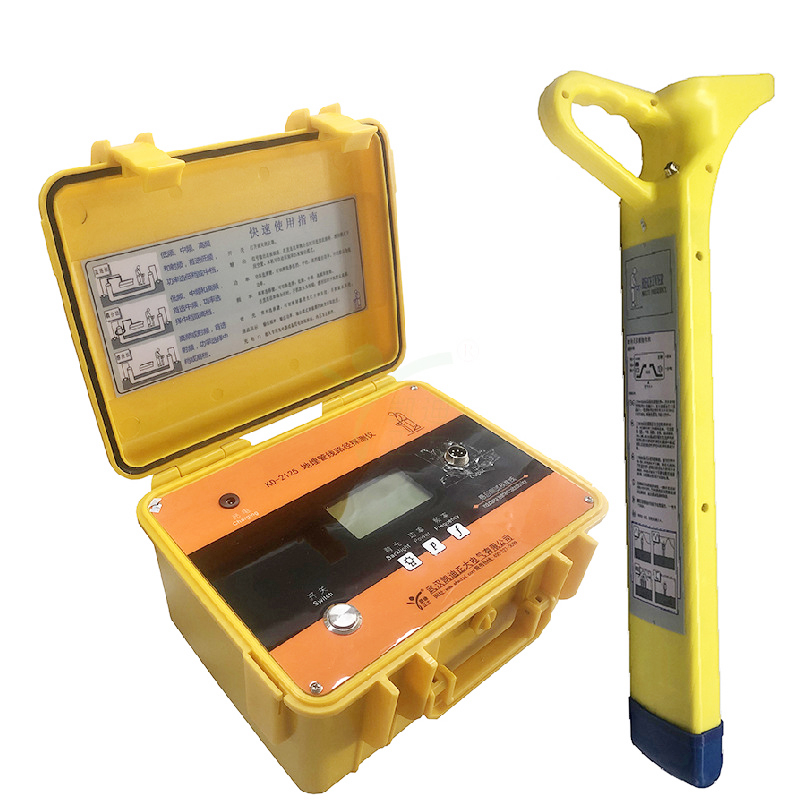

KD-2125电缆综合探测仪(管线仪)

参考标准:

相关信息:KD-2190智能电缆综合探测仪

注: 关于产品购买、技术维护等服务,欢迎咨询!在线咨询

产品概述

        KD-2125电缆综合探测仪(管线仪)可进行地下电缆线路(停电/带电)和金属管道等敷设路径探测、识别、埋深测量;以及路灯电缆、地埋线路的故障查找等,同时也可进行地下带电线缆排查。该设备以其优越的性能,灵活方便的检测方法,多应用于电力、电信、供水、热力、燃气、石油、化工、城市公用事业等领域,成为施工、验收、管网普查的检测工具。



        产品具的频率范围,通过配置大功率的发射机及操作简单的数字接收机,采用多频探测技术十分便于现场操作,通过选择适合频率,准确的进行地下管线定位,帮助您快速找到埋藏于地下的电话线、光缆、CATV、电力线、煤气管道、燃气管道、给排水管道。



        产品自动化程度高,即使是非专业人员使用,也能获得专业的探测效果,为我国的相关行业管线管理水平的提高发挥了积极的作用。

产品特点

1.罗盘显示:直观显示管线位置。
2.左右指示:左右箭头显示管线位置。
3.跟踪正误提示:部分频率下,实时测量管线电流方向,实现跟踪正误提示,排除临线干扰。
4.实时进行深度和电流测量。
5.历史曲线显示:直观显示信号变化情况。
6.唯一性鉴别:卡钳(选配件)鉴别可明确给出鉴别结果,听诊器(选配件)鉴别在不方便使用卡钳时使用。
7.接地故障查找:使用A字架(选配件)可定位管线的对地绝缘破损点,无须调零,箭头指示故障点方向。
8.数字化高精度采样及处理,接收通频带窄,抗干扰能力强,能充分抑制邻近运行电缆及管道的工频及谐波干扰。
9.多种探测频率:主动探测和被动探测。
10.发射机多种信号输出方式:直连输出、卡钳耦合、辐射感应。
11.发射机大功率输出,输出多档可调,自动阻抗匹配,自动保护。
12.内置大容量锂离子电池组,欠压自动关机,长时间无操作自动关机。
13.机壳坚固、质轻便携。

详细参数

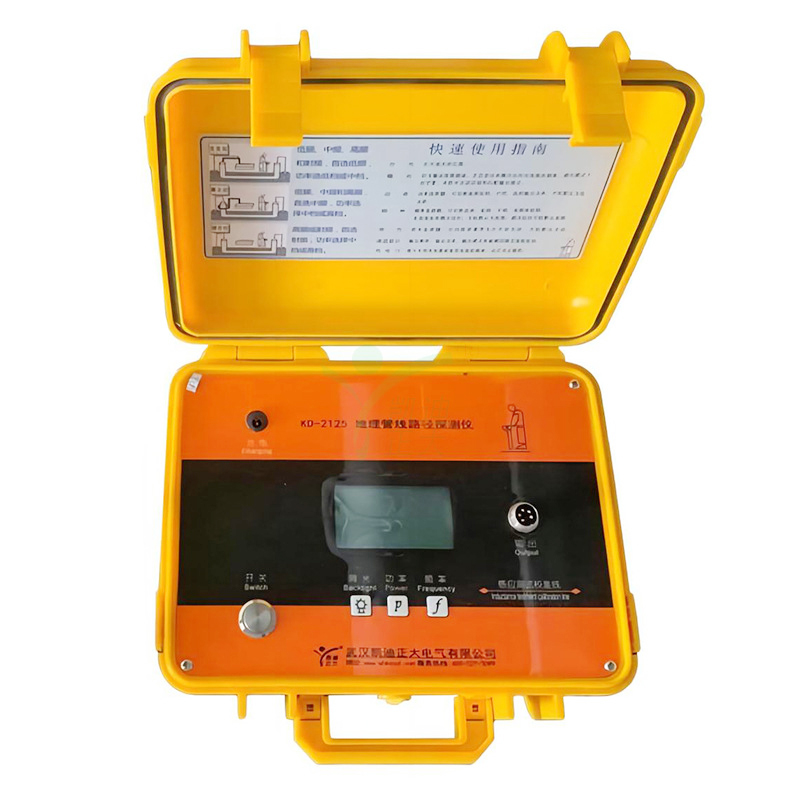

发射机:
输出方式:直连输出、辐射感应、卡钳耦合(选配)。
输出频率:640Hz(复合频率)、1280Hz(复合频率)、10kHz、33kHz、128kHz。
输出功率:最大10W,10档可调,自动阻抗匹配。
直连输出电压:最高150Vpp。
过载和短路保护。
人机界面:128×64点阵液晶显示器。
内置电池:4节18650锂离子电池,标称7.4V,6.8Ah。

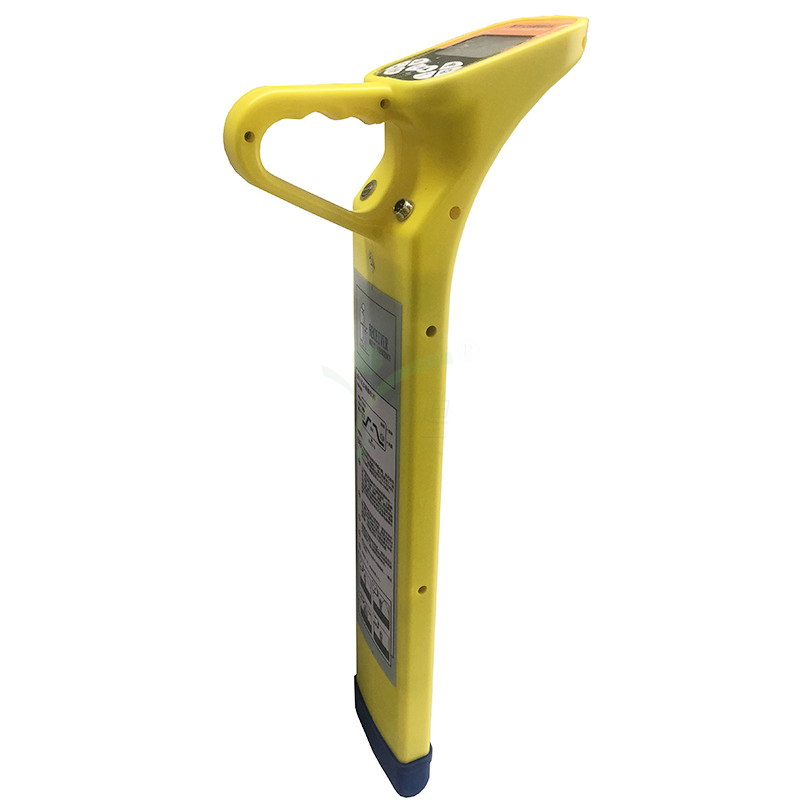

接收机:
输入方式:内置接收线圈、接收卡钳(选配)、听诊器(选配)、查障A字架(选配)。
接收频率:
主动探测频率:640Hz、1280Hz、10kHz、33kHz、128kHz。
工频被动探测频率:50Hz/60Hz和250Hz/300Hz(用户可配置)。
射频被动探测频段:中心频率分别为10kHz、33kHz、128kHz。
管线探测模式:宽峰法、窄峰法、音谷法。
电缆鉴别模式:接收卡钳(选配)智能鉴别和电流测量、听诊器(选配)鉴别。
人机界面:320×240点阵液晶显示器。
内置电池:2节18650锂离子电池,标称7.4V,3.4Ah。


其他:
体积:发射机270×220×85mm,接收机700×270×120mm。
质量:发射机2.2kg,接收机2.2kg。
充电器:输入AC100~240V,50/60Hz,输出DC8.4V,2A。
使用条件:温度:-10℃-40℃,湿度5-90%RH,海拔<4500m。
