产品编号:

漏电起痕试验

参考标准:

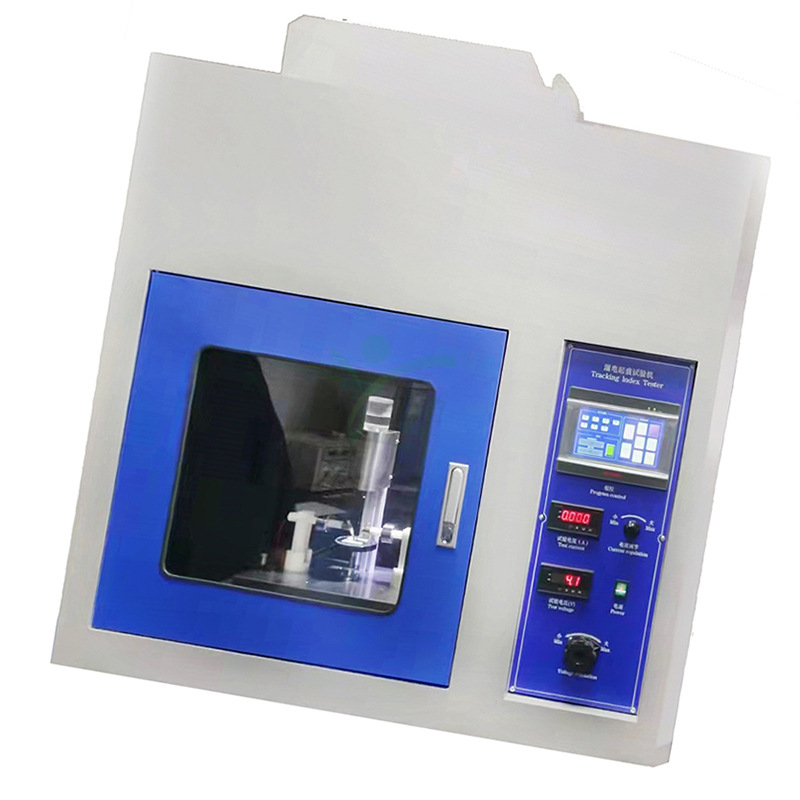

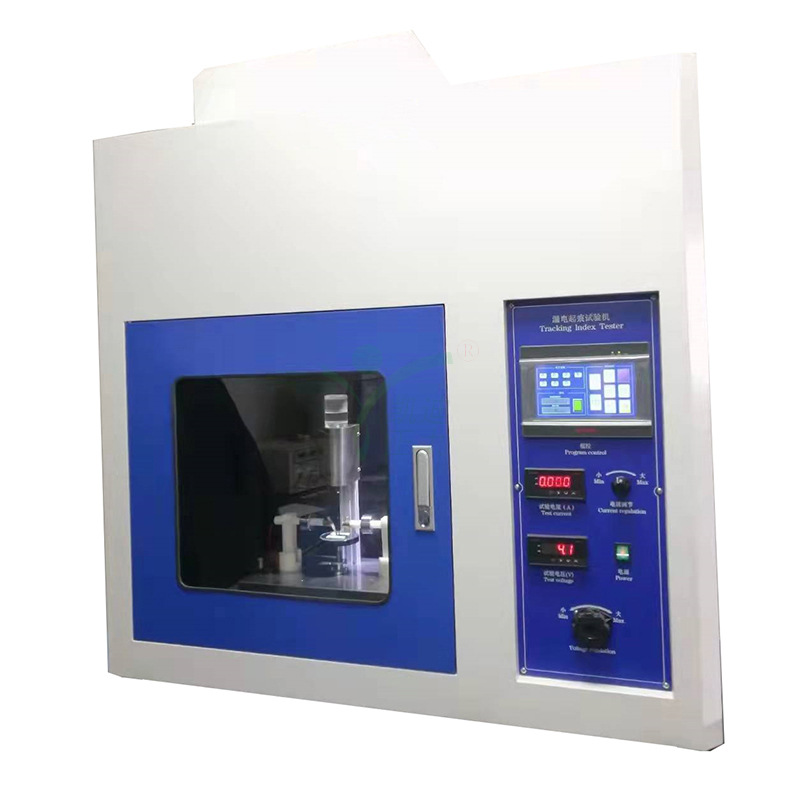

相关信息:KDYD-LG高压漏电起痕试验机

注: 关于产品购买、技术维护等服务,欢迎咨询!在线咨询

产品概述

漏电起痕试验(电痕化指数试验)是IEC60112、UL746A、GB/T4207、GB4706.1、ASTMD3638-92等标准规定的模拟仿真试验项目。


漏电起痕试验(电痕化指数试验)是在固体绝缘材料表面上,在规定尺寸( 2mm×5mm ) 的铂电极之间,施加某一电压并定时 (30s)定高度(35mm) 滴下规定液滴体积的导电液体  (0.1%NH 4 CL) ,用以评价固体绝缘材料表面在电场和潮湿或污染介质联合作用下的耐漏电性能,测定其相比电痕化指数 (CT1) 和耐电痕化指数 (PT1) 。


CTI是判断绝缘材料相比电痕化指数,满足DIN EN60112标准。 CTI模拟跟踪绝缘材料间通过两电极间滴液的电流。通常使用的绝缘材料可能暴露在潮湿或者有尘埃的环境中,如果在传导的情况下,可能引起重压或者火灾的危险。本部分满足DIN EN 60112 / IEC 60112 /或者VDE0303 第一部分。 测试满足KA方法 (滴落物的数量 / 爬行者通道深度)和KA方法(直到第50滴滴液的电压)。 CTI 和 PTI值将能够确定。 组合允许进行微调测试电压、测试电流、开关时间、滴液大小和滴落数量。


漏电起痕试验仪适用于照明设备、低压电器、家用电器、机床电器、电机、电动工具、电子仪器、电工仪表、信息技术设备的研究、生产和质检部门,也适用于绝缘材料、工程塑料、电气连接件、辅件行业

产品特点

◆可编程控制器触摸屏+PLC控制
◆电压、启动排液、切换、电流、停止、排风、照明均在触摸屏上实现
◆电压大小、滴液时间、电流大小、滴液次数、设备门状态、最大电流、实验结果实时显示
◆七寸彩色触摸屏
◆顶部配有静音且防回流排风装置,试验结束后可排出燃烧所产生烟气
◆可选择测试电源范围
◆滴液次数、滴液时间均可设定
◆电流过载保护
◆安全保护:自动提示门状态;且在门打开的状态时试验区没有电压。



行业知识

相比漏电起痕,其中UL分为0-5共6个级别分别对应的试验电压范围为
0:大于等于600V
1:小于600V大于等于400V
2:小于400V大于等于250V
3:小于250V大于等于175V
4:小于175V大于等于100V
5:小于100V大于0V

详细参数

1、箱体容积:0.5立方
2、试验电压:100~600V连续可调数显,电压表显示值最大误差:1.5%;
3、延时电路:试验回路在(0.5A±10%)A,更大电流时延时(2S±10%)后动作;
4、短路电流:两电极短路时的电流可调至(1±0.1)A,数显±1%,电流表显示值为有效值;


5、电极:
◆5㎜×2㎜矩形铂金电极和黄铜电极各一对;
◆电极符合IEC60112图B.1的尺寸要求:(5±0.1)㎜×(2±0.1)㎜×(≥12)㎜,其中一端凿尖角度为(30±2)°(即
试验端呈30°±2°斜角),凿尖平面宽度为0.01㎜~0.1㎜;
◆电极间所成角度为60°±5°,间距为(4±0.1㎜);
◆对样品压力为:1.00N±0.05N;


6、滴液系统:
◆30±5)秒(开启滴液时间28S+开启滴液持续时间2S)自动计数、数显(可预置,)
◆滴液针嘴到样品表面高度:35㎜±5㎜;
◆滴液重量:20滴:0.380g~0.489g;50滴:0.997g~1.147g;


7、样品支撑平板:厚度≥4㎜的玻璃;


8、针嘴外径:
◆溶液:0.9㎜~1.2㎜
◆溶液: 0.9㎜~3.45㎜
滴液大小根据滴液系统而定;


9、风速:0.2M/S;
10、无明显振动及腐蚀性气体的场所;
11、工作电压:AC220V±2% 50HZ±1%,1KVA;
