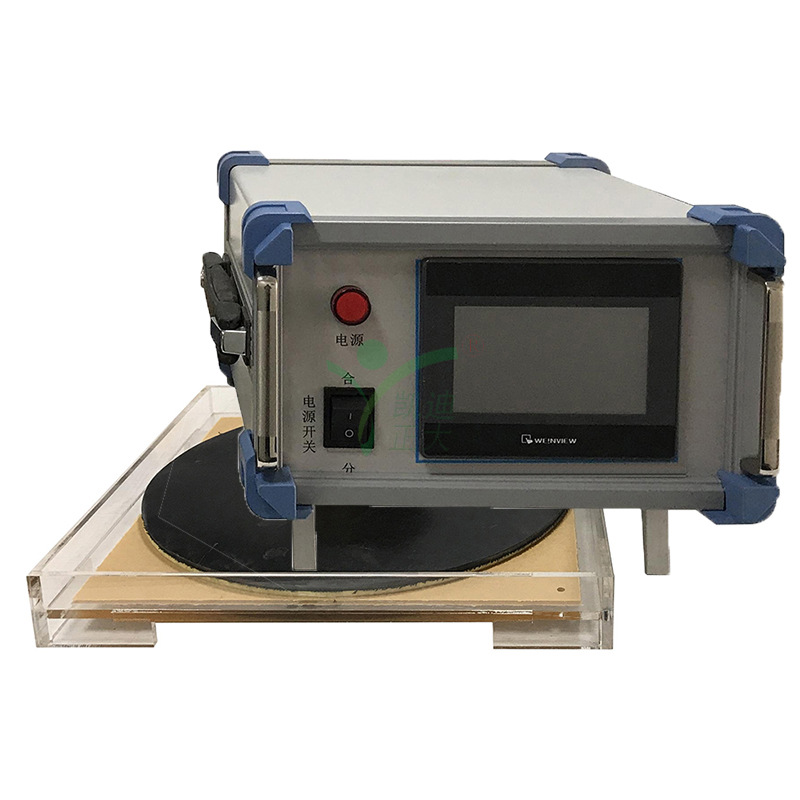

本试验装置由三部份组成：工频电压发生器、电压测量表、测试电极组合。测试电极组合包括：1.）黄铜加压电极；2.）橡胶板；3. ）黄铜接收电极；4.）绝缘板；5.）测试固定盘；
1、装置组成

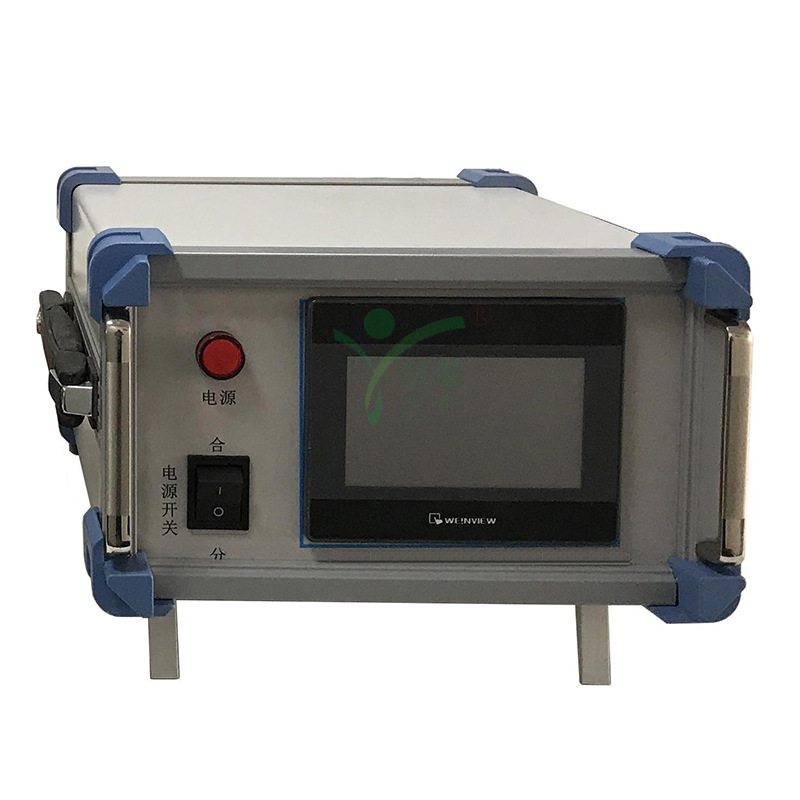

工频电压发生器：
  1、采用微处理控制技术。
  2、操作简便、性能可靠。
  3、测试电流、时间连续设定。


输出电压范围	AC 0-5000V
电压分辨率	10V
电压准确度	5%
最大输出电流	20mA
电流上限设置	0.5mA-20mA
电流准确度	电压测量表 ±5%
变压器容量	500VA
最大输出功率	100VA
测量时间设置	1s-99s
显示方式	LED数字显示
电源要求	198V-242V AC ，47.5HZ-55HZ
外形尺寸	320×180×250(mm)
重量	约10kg

电压测量表

基本功能	量程	基本精度
直流电压	200mV/2V/20V/200V/1000V	±(0.015%+3)
交流电压	2V/20V/200V/750V	±(0.2%+100)
直流电流	2mA/200mA/10A	±(0.05%+10)
交流电流	2mA/200mA/10A	±(0.3%+100)
电阻	200Ω/2kΩ/20kΩ/200kΩ/2MΩ/20MΩ	±(0.02%+6)
电容	60nF/600nF/6uF/60uF/600uF/6mF	±(2 %+5)
频率	10Hz～60MHz	±(0.1%+3)
电源	AC 220V/50Hz
LCD尺寸	108×34.5 mm
重量	约1500 g (不含附件）
尺寸	240*105*70mm

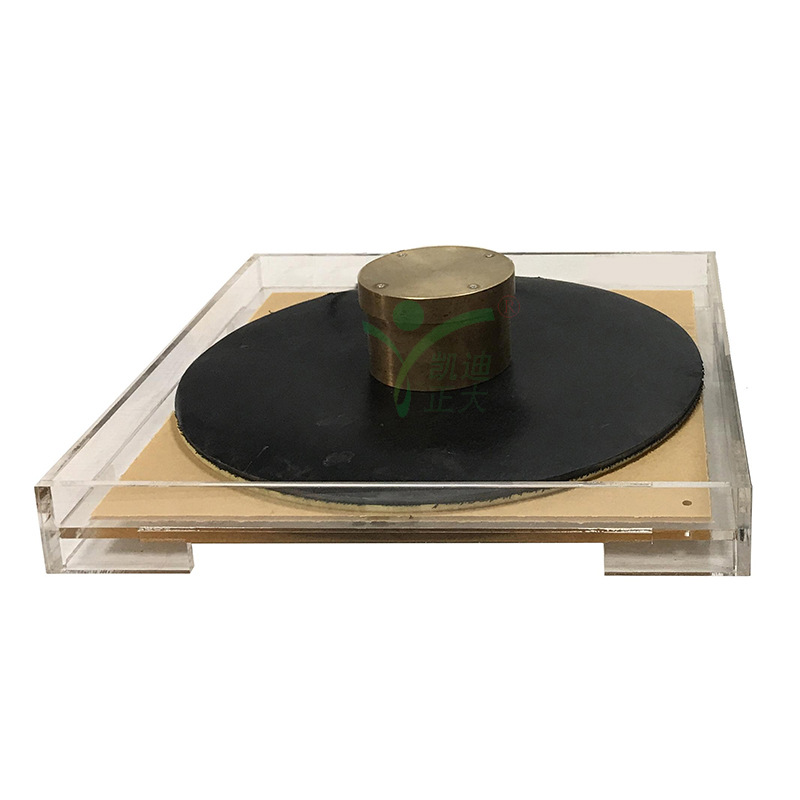

测试电极：

接收电极（Φ110mm×74mm）	1只
加压电极（Φ300mm×2mm 黄铜板）	1块
合成橡胶板Φ400 mm	1块
绝缘有机玻璃盒500 mm×450mm	1只
