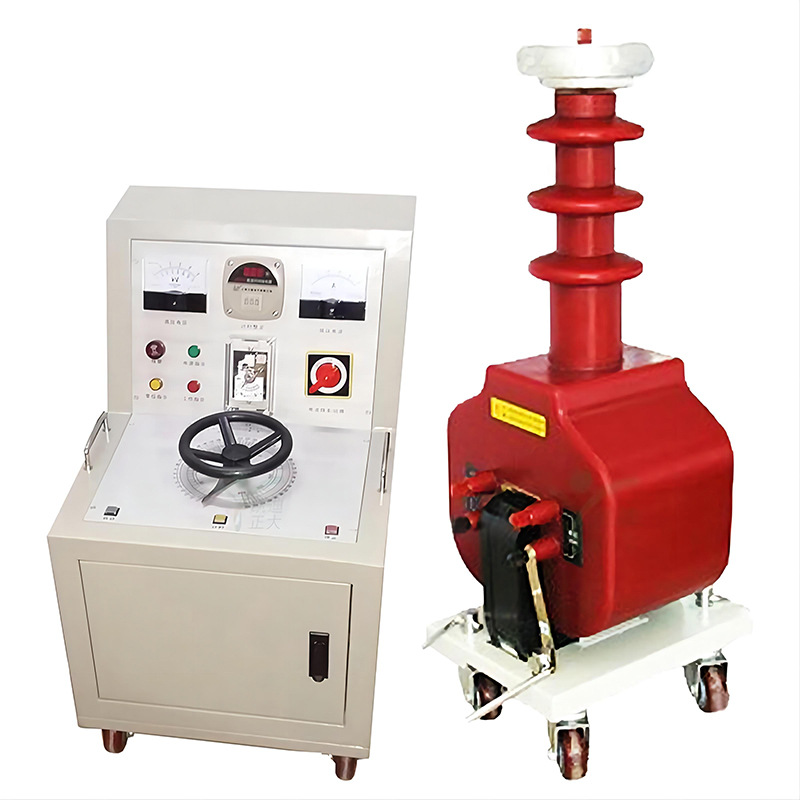

KDGTB 工频耐压试验装置

KDGTB工频耐压试验装置是鉴定电力设备绝缘强度的严格、有效和直接的方法。它能检查出那些危险性较大的集中缺陷,对判断电力设备能否继续参加运行具有决定性作用,是保证设备绝缘水平、避免发生绝缘事故的重要手段。

参考标准: DL/T 848.2-2018,DL/T 474.4-2018

  • 人机对话键盘操作方式,智能化工作过程,可选自动方式和手动方式
  • 实时显示高压电压、高压电流、低压电压、低压电流,时间及耐压结果
  • 具有回零检测功能,回零确定后才可进行试验,安全可靠

相关信息:KDJS-6全自动绝缘靴(手套)耐压试验装置

注: 关于产品购买、技术维护等服务,欢迎咨询!在线咨询

产品概述



  1.   KDGTB工频耐压试验装置是鉴定电力设备绝缘强度的严格和直接的方法。它能检查出那些危险性较大的集中缺陷,对判断电力设备能否继续参加运行具有决定性作用,是保证设备绝缘水平、避免发生绝缘事故的重要手段。
  2.   KDGTB工频耐压试验装置是根据国家新的电力行业标准而设计的、性能新的的耐压试验设备,用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验,以考核产品的绝缘水平,发现被试品的绝缘缺陷,衡量过电压的能力。
  3.   KDGTB系列耐压变压器,利用新的的生产设备,采用线圈绕组环氧真空浇注及CD型铁芯的新工艺,和同类产品油浸式变压器相比,明显地降低重量,减少体积,在质量上提高了绝缘强度和抗湿程度,并有用地削弱了漏磁而大大加强了变压器承受试验短路电流的冲击能力。
  4.   KDGTB干式系列试验变压器具有重量轻,体积小,造型美观,性能稳定,使用携带方便等特点,特别适用于现场操作使用,是国内更新换代的新型交直流两用高压试验变压器。本系列产品适用于电力系统及各电力用户现场检测各种电气设备的绝缘性能试验、电器产品的直流高压小电流的各种电压系统或装置中的高压电源。

产品特点

  1、高压电压低压电流零位指示电源指示工作指示计时指示.

  2、配有低压输入电流表及过流保护电路。

  3、配有时间继电器,可对试验时间进行有用控制。

  4、配有隔离刀闸,通过刀闸可使电源回路有一个明显的断口。

  5、过流保护、零位启动保护、声光语言报警提醒

  6、采用新型时间继电器,计时范围更广(1S~99H)

  7、采用新型电流继电器,更精准、更可靠,确保人身及设备安全。

  8、试验变压器高压线圈为圆筒多层塔式,聚酯漆包线及高耐压值绝缘材料绕制而成。

  9、具有重量轻、体积小、移动方便、性能优越等特点。

  10、试验变压器(5kVA以上)装有可移动的铁轮。

详细参数

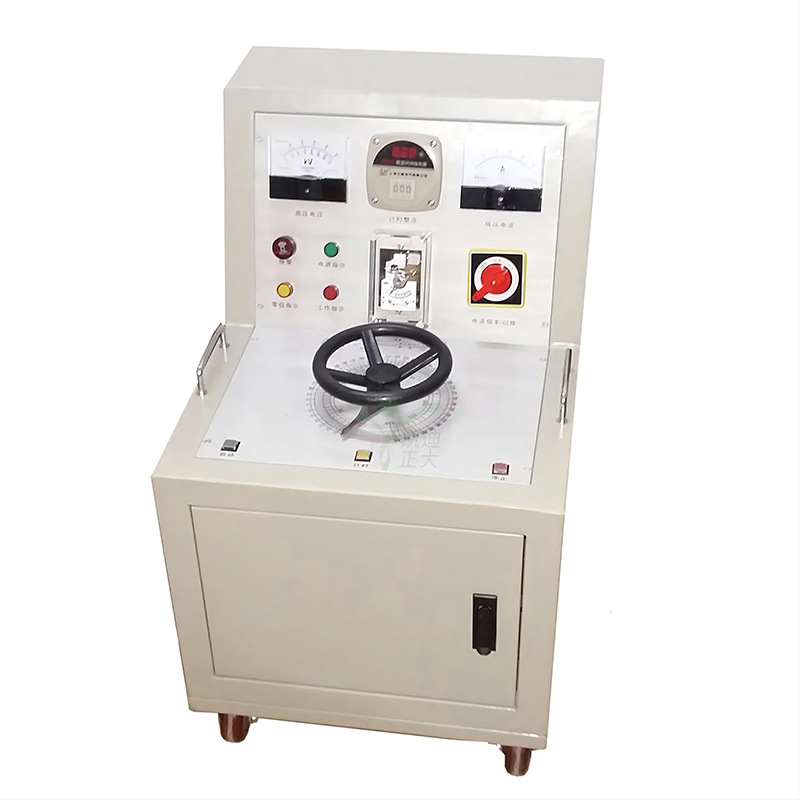

  1、操作台

  额定容量:1.5~100kVA

  额定输出电流:7.5~232.5A

  额定输出电压:0~430V

  输入电源:三相AC 380V±10%(单相AC 220V±10%);50Hz±5 Hz

  输入电流:7.5~250A

  计时长度:0~9999S(特殊模式可用于长时间工作)

  电压精度:≤1.0%±1个字(F.S)

  电流精度:≤1.0%±1个字(F.S)

  说明:如有特殊参数要求,可按用户的技术参数进行设计制作。

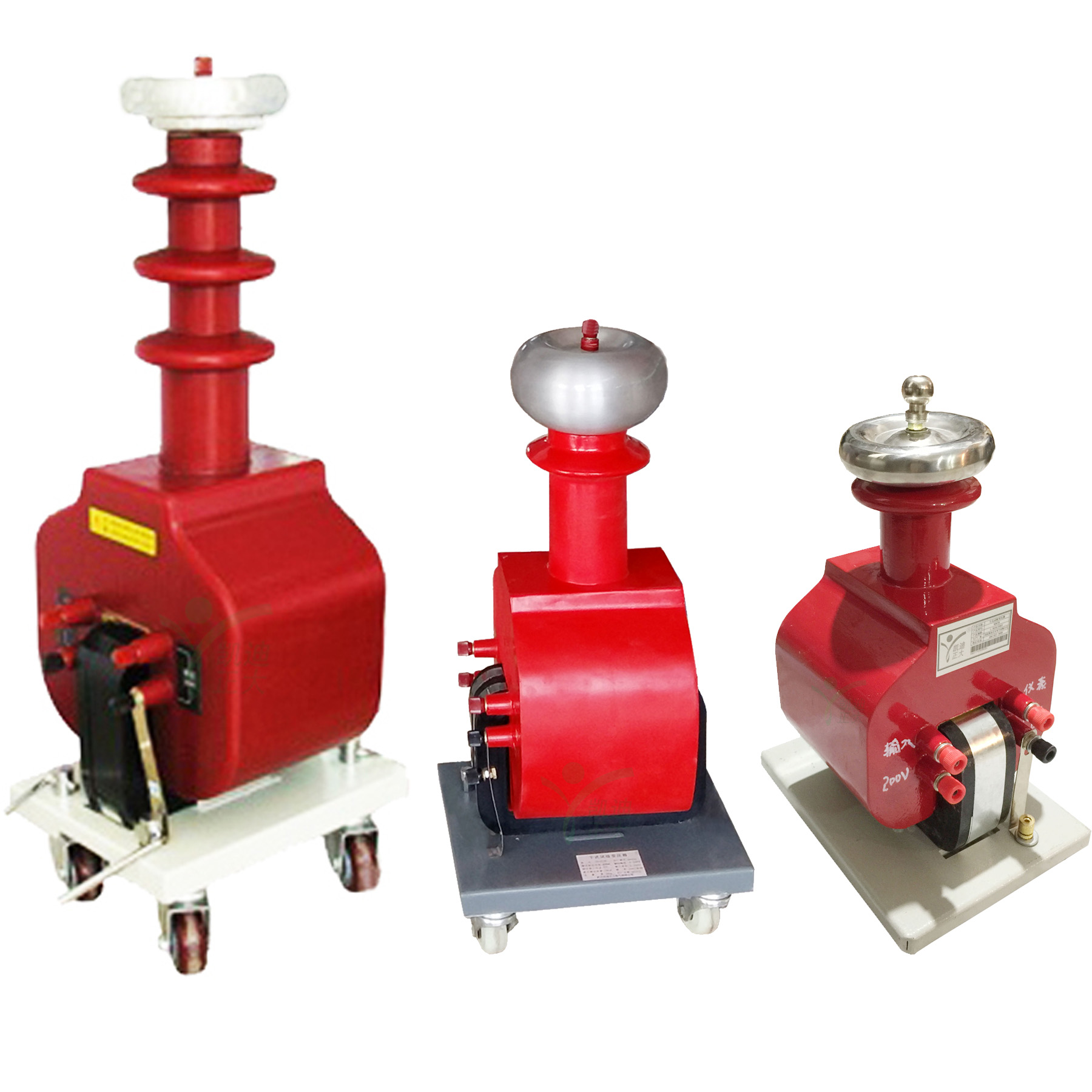

  2、环氧树脂干式试验变压器

  额定容量:1.5~100kVA

  低压侧电压:400V

  低压侧电流:7.5~250A

  高压侧交流输出电压:0~300kV

  高压侧交流输出电流:0~3000mA

  测量变比:1000:1

  阻抗电压:4~9%

  输出电压波形:正弦波

  变比误差:<±1%

  波形畸变率:≯3%

  允许连续满负荷工作时间:≮1~2小时(温升50℃)

  空载损耗:0.2%~0.4.0%

  电压测量精度:1.0%FS±3字

  电流测量精度:1.0%FS±3字
