KDJK-20农网架空线小电流接地故障检测仪

参考标准: GB1207-2006 KDJK-10kV

相关信息: KDJK-10A 架空线路接地故障查找仪

注: 关于产品购买、技术维护等服务,欢迎咨询!在线咨询

产品概述

  我国110kV以下电力系统中,变压器的中性点多采用不接地或经消弧线圈接地等小电流接地方式。一旦发生单相接地故障,由于故障电流小,可继续运行1-2h。但是,长期运行容易导致形成多点接地故障;同时间歇性接地产生的过电压也容易损坏设备,破坏系统安全运行。因此,及时找到故障线路予以切除是配网稳定运行的要要求。

  经过多年的发展,小电流接地故障选线方面已发展了基于稳态量、暂态量、注入法等多种选线方法,但实际应用效果均不佳。目前,电网企业对于配网故障选线仍主要采用的是传统的逐条线路人工试拉的方式,导致正常供电线路被迫停电,已不满足安全稳定供电的要求。基于此,凯迪正大公司开发了KDJK-20配电分布式行波故障定位装置。KDJK-20装置采用了不受线路结构、中性点接地方式影响的分布式行波技术原理,采用各出线行波比幅比相方法诊断故障线路。KDJK-20装置原理简单可靠,安装便捷,解决了长期以来小电流接地系统单相接地故障选线的难题,单相接地故障定位准确率达95%以上。

产品特点

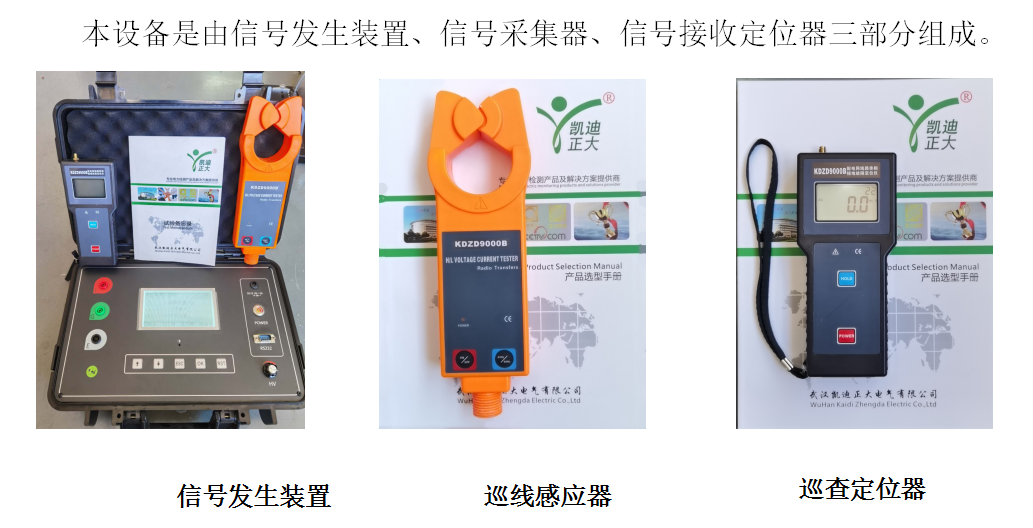

  1、设备采用超低频信号注入法,抗电容干扰强。定位准确。

  2、通过向线路故障相注入检测信号,确定单相接地故障点,减少了盲目性并缩短了故障检测时间;

  3、在线路正常运行时,可检测线路负荷电流。

  4、单相接地故障点误差不超出1米。

  5、本装置采用Cortex-M3内核的STM32为主控芯片,集成度高,抗干扰能力强,运行速度快,功耗低。

  6、操作人员远离高压,巡查人员在地面通过绝缘杆操作,安全可靠。

  7、装置内部带有电源,无需另外提供电源,使用方便。

  8、装置功耗低,使用时间长。

详细参数

  1、电流检测范围0.00mA-800A

  2、负荷电流检测精度≤1.0%

  3、异频电流检测精度≤1.0%

  4、工作温度:-10℃~+55℃

  5、相对湿度:10%~90%

  6、无线通讯距离:800m

  7、电源维持工作时间:≥ 8 h

售后保障

  武汉凯迪正大电气有限公司位于九省通衢的江城之都的武汉市,始建于2003年1月,公司生产经营范围:电力仪器仪表。主要产品有继电保护测试系列、大电流发生器、高压试验仪器、互感器测试仪器、变压器测试仪器、接地电阻测试仪器、高压开关测试仪器、避雷器测试仪器、三倍频发生器、直流高压发生器、模拟开关、SF6检漏仪、微水测量仪、高压数字兆欧表、水冷式发电机绝缘电阻测试仪等。

  武汉凯迪正大电气有限公司以“诚信、质量、科技”作为企业文化,面向电力行业的广大用户,不断开拓进取;先后于湖北大学电力系、华北电力大学、青岛大学、武汉电力工程学建立技术合作。公司已拥有电力部电力设备及仪表质量检测中心检验鉴定、ISO9002质量体系认证及产品质量认证、质量服务AAA级企业、计量器具制造定点企业。产品主要在全国二十多个省市成功运行,赢得广泛赞誉。

相关问答

  如何在配网线路发生接地故障后尽可能缩短排查时间、缩小用户停电范围,一直是困扰基层供电公司的一大难题。配网线路单相接地故障多、故障电流小、线路结构复杂,传统故障指示器难以准确响应接地故障,更无法精确定位故障位置。

  针对配网故障的特殊性,凯迪正大公司创新地研发配网录波故障定位系统。监测终端实时采集线路电压电流,中继器合成三相波形并获取暂态零序电流、电场信号并进行故障判断,可实现接地故障就地精准检测、定位;同时将故障时刻采
